GFA Centrala sterująca, płyta TS 970 DES/NES 2019700000001 001PL0168 TS970

Nasz nowy sterownik Centrala  GFA TS970

Zaprojektowany jest do pracy z elektronicznymi i mechanicznymi wyłącznikami krańcowymi DES/NES. Centrala TS970 to nowa generacja, która całkowicie zastępuje stare centrale typu TS 956, TS 958, TS 961 i TS 970.

Główne cechy GFA TS970:

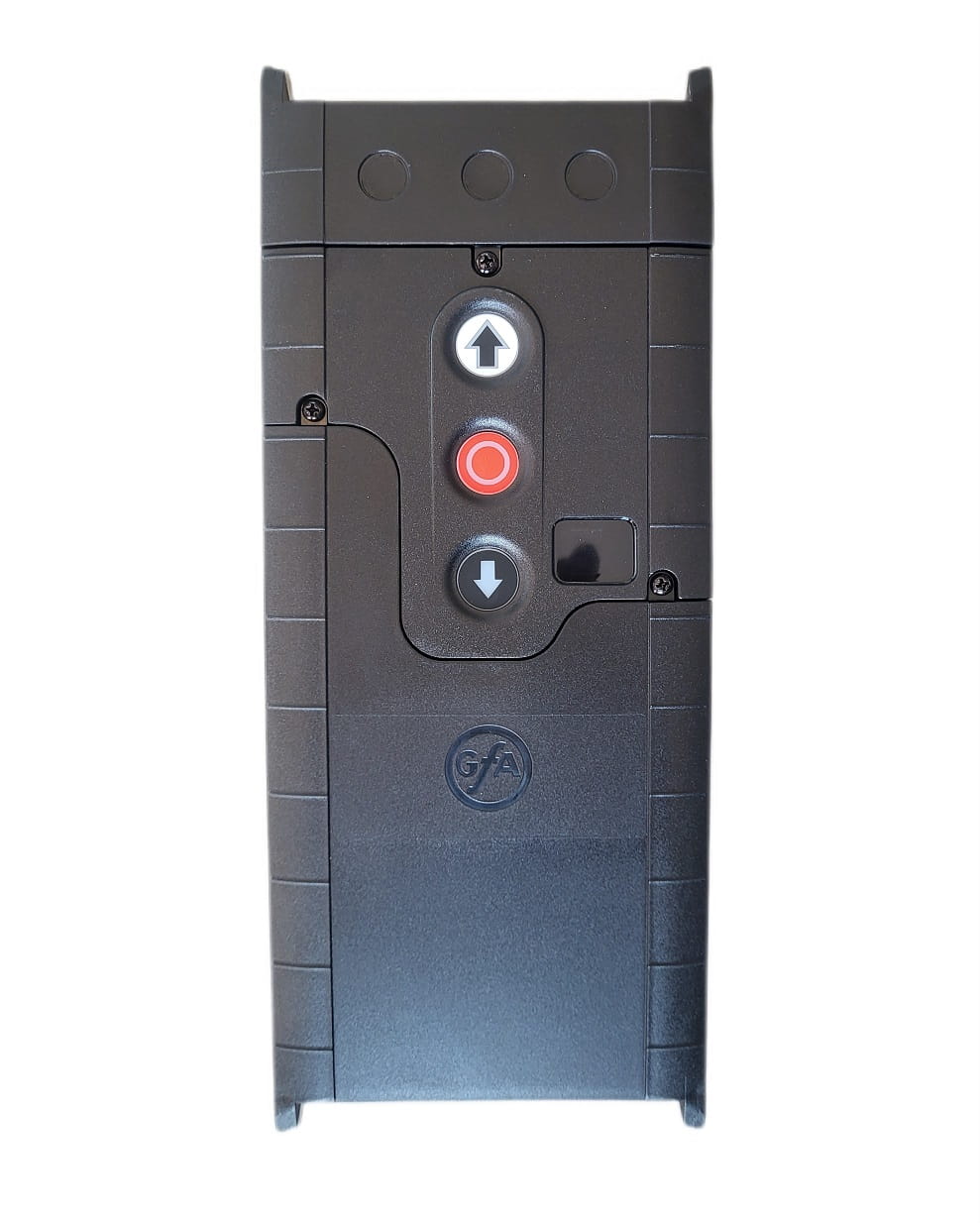

• Zintegrowany przyrząd sterowniczy OTW-STOP-ZAM z wtyczką CEE i kablem 1 m, gotowy do podłączenia zgodnie z normą DIN EN 12453.
• Ustawienia dostępne za pomocą przełącznika obrotowego z wyświetlaczem 7 segmentowym.
• Możliwość podłączenia do napędu ELEKTROMATEN za pomocą kabla o długości od 3 do 15 m.
• Wbudowany wyłącznik awaryjny, wyłącznik z kluczykiem oraz przełącznik z pokrętłem do ustalania pozycji pośredniej.

Podstawowe funkcje:

• Ustalanie pozycji skrajnych i wszystkich funkcji za pomocą prostego interfejsu operatora.
• Szybkie ustawianie pozycji skrajnych w zaledwie 4 krokach programowych.
• Możliwość wyboru trybu pracy, takiego jak Totmann ZAM/OTW, Totmann ZAM/samopodtrzymanie OTW, samopodtrzymanie ZAM/OTW.
• Automatyczne sprawdzanie krawędzi zamykających i analiza.
• Zasada styku rozwiernego 1K2 z testowaniem oraz zasada styku zwiernego 8K2.
• Automatyczne zamykanie czasowe w zakresie od 1 do 240 sekund z możliwością regulacji.
• Brama zamyka się automatycznie po osiągnięciu górnej pozycji krańcowej lub pozycji pośredniej.
• Możliwość wyboru ponownego odliczania po aktywacji fotokomórki.

Funkcje specjalne:

• Automatyczne dopasowanie do zmian w podłożu, takie jak wydłużenie liny lub położenie wykończenia posadzki.
• Korekta odcinka ruchu bezwładnego w celu kompensacji zmian spowodowanych temperaturą.
• Wykrywanie blokad, kontroli siły udźwigu, a także cyklokonwertera.
• Automatyczne wykrywanie napędów ELEKTROMATEN z przetwornicami bezpośrednimi.
• Bezstopniowe dostosowanie obrotów zdawczych.
• Łagodny rozruch i zatrzymanie dzięki automatycznemu dostosowaniu momentów przyśpieszania i hamowania.

Dane techniczne:

• Kompatybilność z napędami ELEKTROMATEN firmy GfA z DES lub NES.
• Napięcie zasilania: 1N230V, PE / 3230V, PE / 3N400V, PE / 3400V, PE.
• Częstotliwość robocza: 50 / 60 Hz.
• Napięcie sterownicze: 24 V DC.
• Zasilanie sieciowe dla urządzeń zewnętrznych: 24 V DC (0,18 A) / 230 V AC (1,6 A).
• Dopuszczalny zakres temperatur: -10°...+50°C.

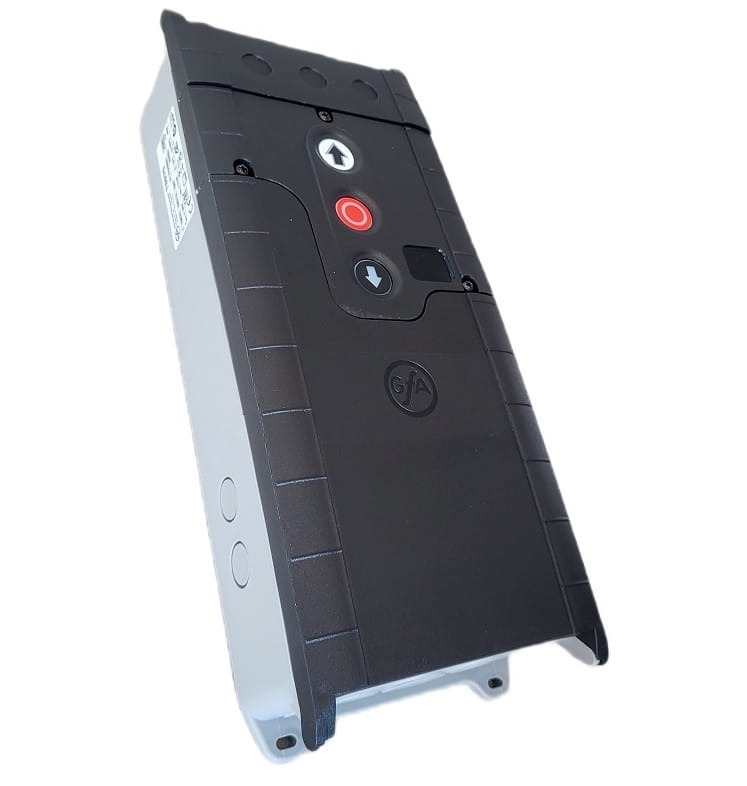

Obudowa:

• Wymiary: szerokość x wysokość x głębokość - 190 x 300 x 115 mm.
• Odporność na warunki atmosferyczne: IP65 przy bezpośrednim montażu, IP54 z wtyczką CEE w przypadku ciągłego wystawiania na warunki atmosferyczne.
• Zabezpieczenie przed dostępem do elementów przewodzących prąd.
• Oznaczone otwory z materiałem mocującym.
