Fotokomórki bezprzewodowe YS-122 do bramy 12–24 V AC/DC, zasięg 12 m

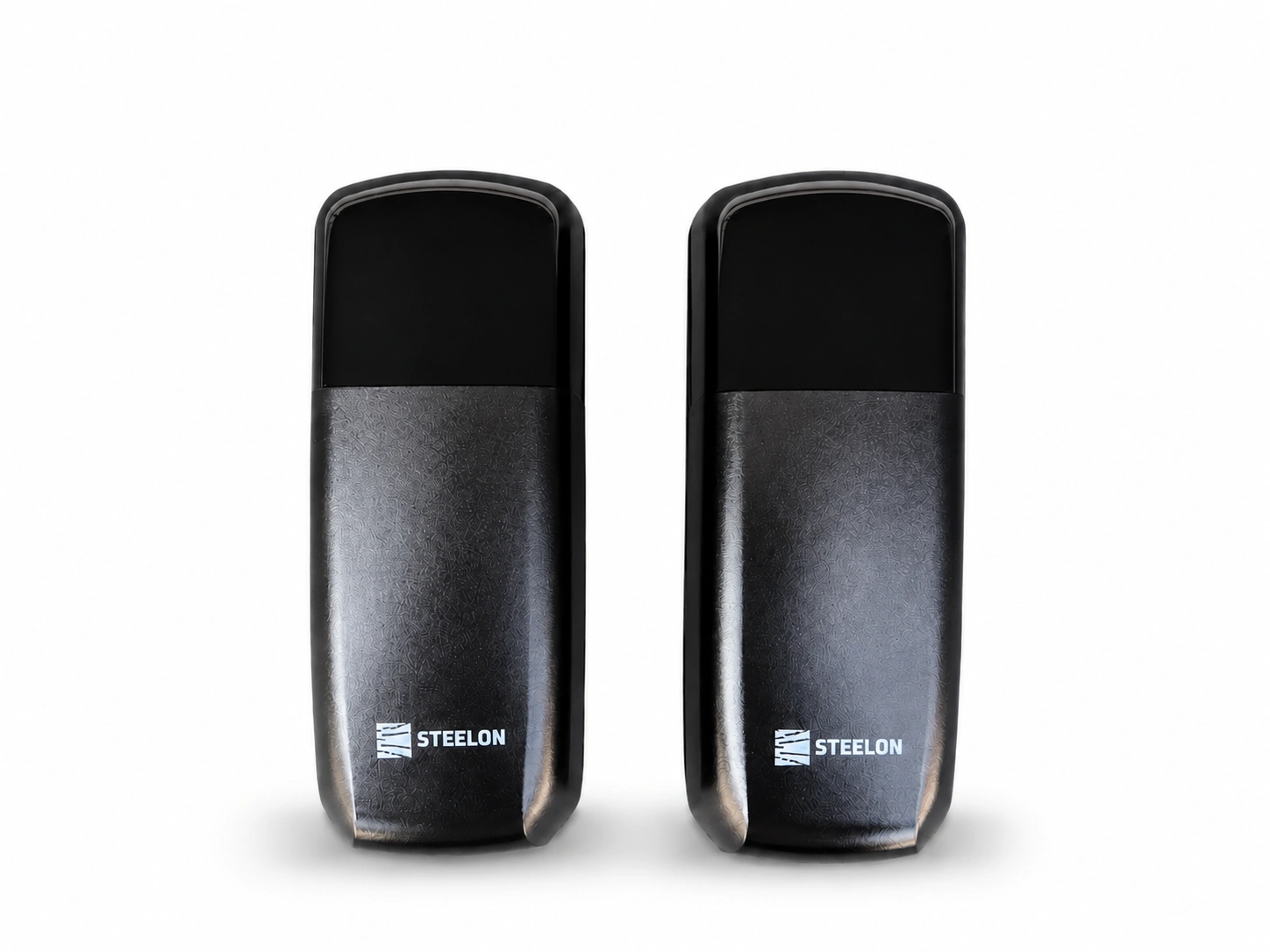

Bezprzewodowe fotokomórki YS-122 do automatyki bramowej

Fotokomórki bezprzewodowe YS-122 służą do wykrywania osób, pojazdów i innych przeszkód znajdujących się pomiędzy nadajnikiem a odbiornikiem. Przerwanie wiązki powoduje zmianę stanu przekaźnika, dzięki czemu centrala sterująca może zatrzymać, odwrócić lub zablokować ruch bramy – zależnie od sposobu zaprogramowania automatyki.

Najważniejszą zaletą modelu YS-122 jest możliwość zasilania nadajnika za pomocą dwóch baterii AA 1,5 V. Pozwala to ograniczyć konieczność prowadzenia przewodu zasilającego na drugą stronę bramy. Nadajnik może być również zasilany standardowo napięciem 12–24 V AC/DC.

Najważniejsze zalety fotokomórek YS-122

• możliwość bezprzewodowego zasilania nadajnika za pomocą 2 baterii AA,
• alternatywne zasilanie przewodowe 12–24 V AC/DC,
• zasięg działania wynoszący co najmniej 12 metrów,
• regulacja kąta nadajnika w zakresie ±180°,
• możliwość ustawienia wyjścia przekaźnikowego jako NO lub NC,
• wbudowana opcjonalna sygnalizacja dźwiękowa,
• wyjście sygnalizacji niskiego napięcia baterii,
• szeroki zakres temperatury pracy od -20°C do +60°C,
• obudowa o stopniu ochrony IP54,
• kompaktowe wymiary 127 × 50 × 35 mm.

Zasilanie bateryjne lub przewodowe

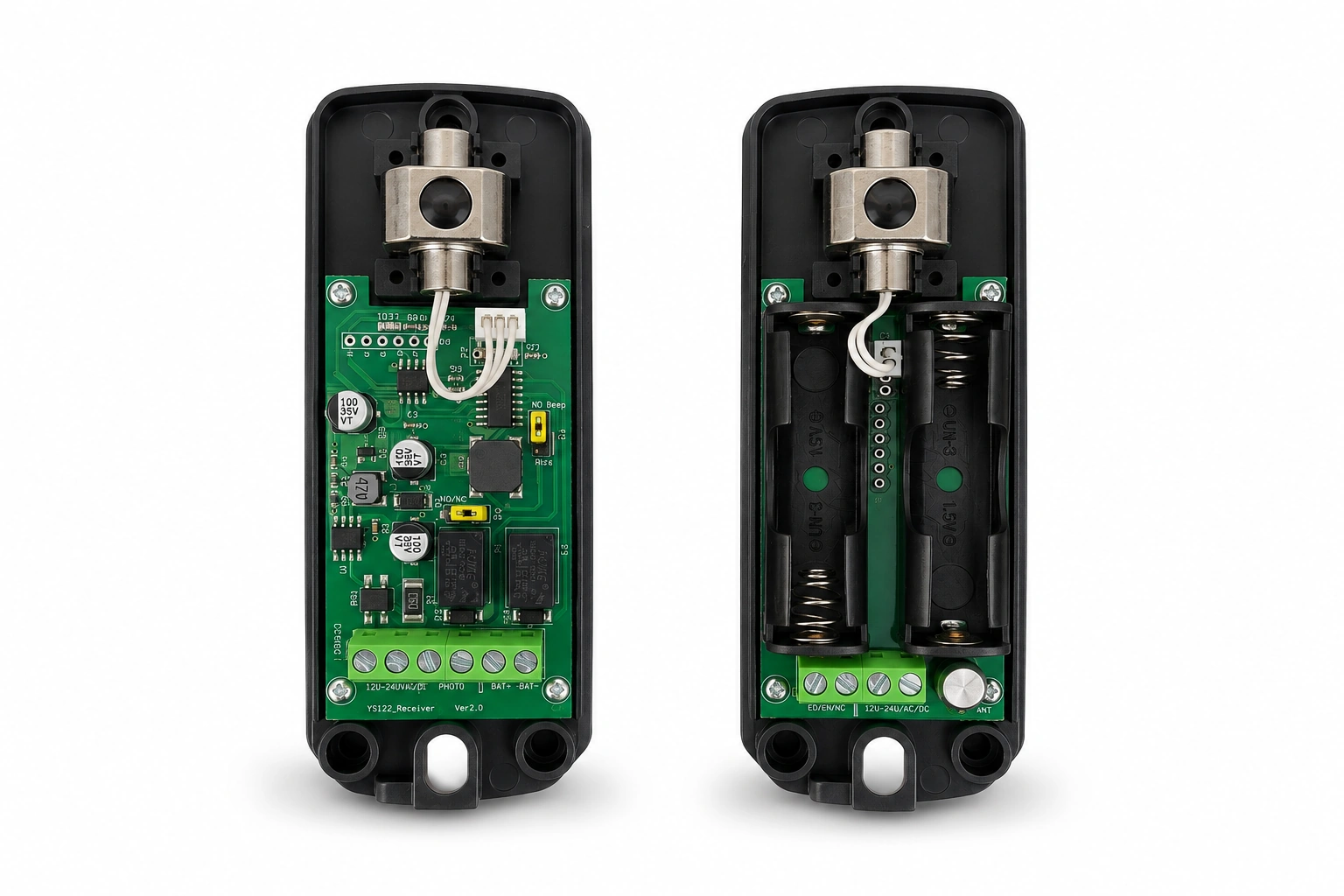

Fotokomórki YS-122 umożliwiają wybór sposobu zasilania nadajnika. Może on pracować z wykorzystaniem zewnętrznego zasilania 12–24 V AC/DC lub dwóch baterii LR6 AA 1,5 V.

Zasilanie bateryjne jest szczególnie przydatne w miejscach, w których doprowadzenie przewodu na drugą stronę wjazdu byłoby trudne, czasochłonne lub wymagałoby dodatkowych prac instalacyjnych.

W przypadku pracy w niskich temperaturach producent zaleca stosowanie baterii litowo-żelazowych, ponieważ wydajność standardowych baterii alkalicznych może się zmniejszać.

Zasięg maksymalnie 12 metrów

Zasięg odbiornika wynosi maksymalnie 12 metrów, dzięki czemu fotokomórki mogą być stosowane przy większości typowych bram wjazdowych i przejazdów. Kąt emisji wiązki wynosi maksymalnie ±5°, a długość fali podczerwieni to 940 nm.

Nadajnik posiada regulację kąta w zakresie ±180°, co ułatwia prawidłowe skierowanie wiązki w stronę odbiornika oraz dopasowanie ustawienia urządzeń do warunków montażowych.

Regulowane wyjście NO lub NC

Tryb pracy przekaźnika można ustawić za pomocą zworki znajdującej się w odbiorniku. Do wyboru dostępne są dwa tryby:

• NO – normalnie otwarty,
• NC – normalnie zamknięty.

Pozwala to dopasować fotokomórki do wejścia bezpieczeństwa zastosowanego w centrali sterującej automatyką.

Sygnalizacja dźwiękowa i informacja o niskim poziomie baterii

Odbiornik wyposażony jest w buzzer, który może zostać włączony lub wyłączony za pomocą odpowiedniej zworki. Po przerwaniu wiązki fotokomórki buzzer może wygenerować sygnał dźwiękowy.

Urządzenie posiada również wyjście LOW.BAT przeznaczone do sygnalizacji niskiego napięcia baterii nadajnika. Ostrzeżenie zostaje aktywowane, gdy napięcie robocze nadajnika spadnie poniżej około 1,9 ± 0,1 V. Wyjście może być także wykorzystane do podłączenia zewnętrznego alarmu.

Zasada działania fotokomórek

Po prawidłowym ustawieniu soczewek nadajnika i odbiornika dioda kontrolna pozostaje wyłączona. Jeżeli urządzenia nie są ustawione względem siebie prawidłowo, dioda LED świeci.

Kiedy osoba, pojazd lub inny przedmiot znajdzie się pomiędzy nadajnikiem a odbiornikiem i przerwie wiązkę, fotokomórka zmienia stan przekaźnika. W zależności od ustawień może zostać również uruchomiony sygnał dźwiękowy.

Wskazówki dotyczące montażu

• Fotokomórki należy zamontować na wysokości większej niż 20 cm nad podłożem.
• Odległość pomiędzy nadajnikiem a odbiornikiem powinna wynosić więcej niż 0,5 m.
• Urządzenia należy stabilnie zamocować, aby nie doszło do przesunięcia wiązki.
• Należy unikać kierowania soczewek bezpośrednio w stronę silnego źródła światła.
• Nie należy instalować innych nadajników fotokomórek w skutecznym zasięgu odbiornika.

Przed rozpoczęciem montażu należy odłączyć zasilanie oraz zapoznać się z instrukcją obsługi urządzenia.

Dane techniczne fotokomórek YS-122

Dlaczego warto wybrać bezprzewodowe fotokomórki YS-122?

Model YS-122 łączy możliwość zasilania bateryjnego z dobrym zasięgiem, regulowanym ustawieniem nadajnika i uniwersalnym wyjściem przekaźnikowym NO/NC. To praktyczne rozwiązanie szczególnie tam, gdzie wykonanie dodatkowego okablowania pomiędzy słupkami bramy jest utrudnione.

Fotokomórki mogą współpracować z centralami sterującymi wyposażonymi w odpowiednie wejście bezpieczeństwa oraz obsługującymi styki NO lub NC. Przed zakupem należy sprawdzić wymagania techniczne centrali sterującej.
