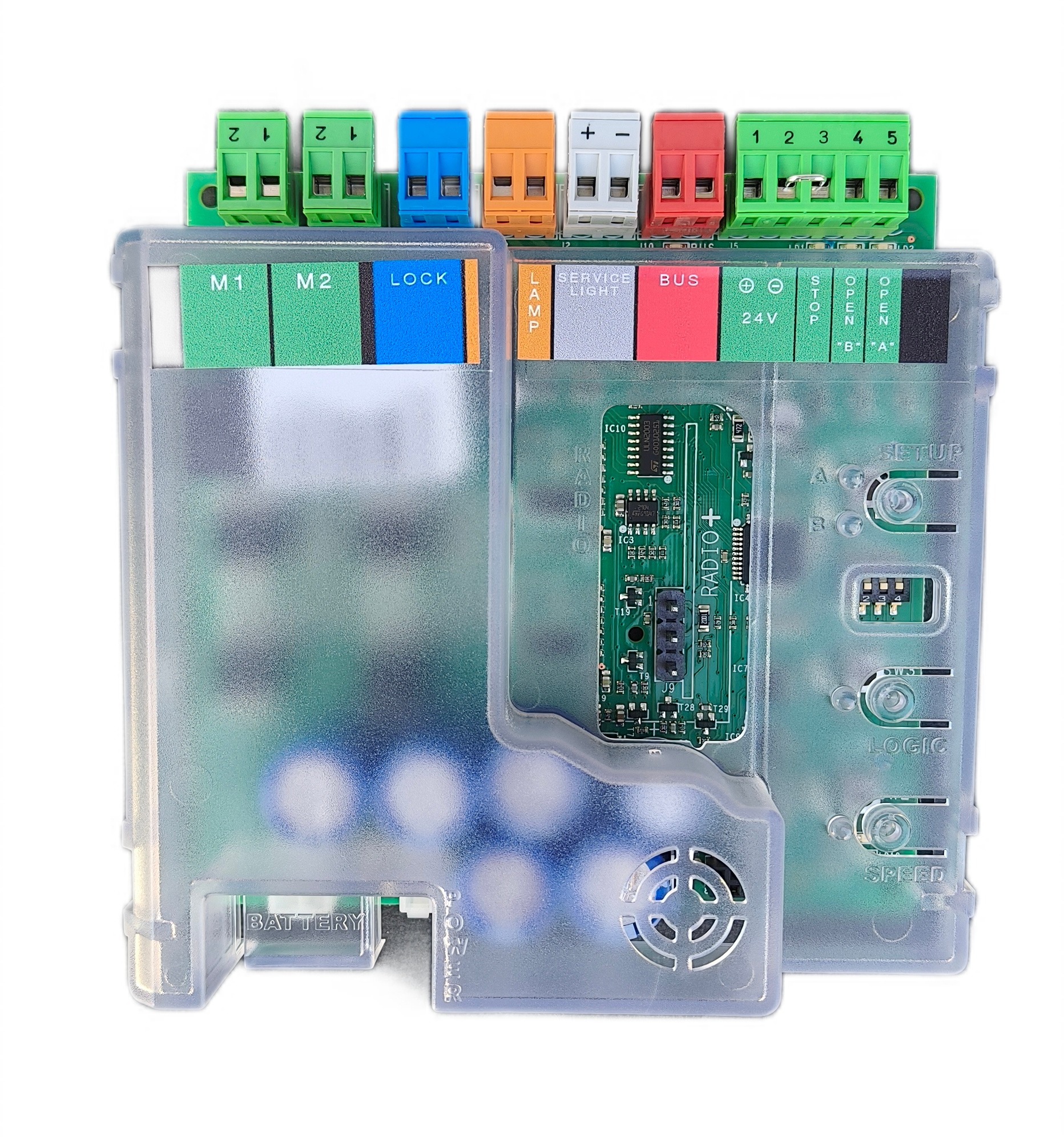

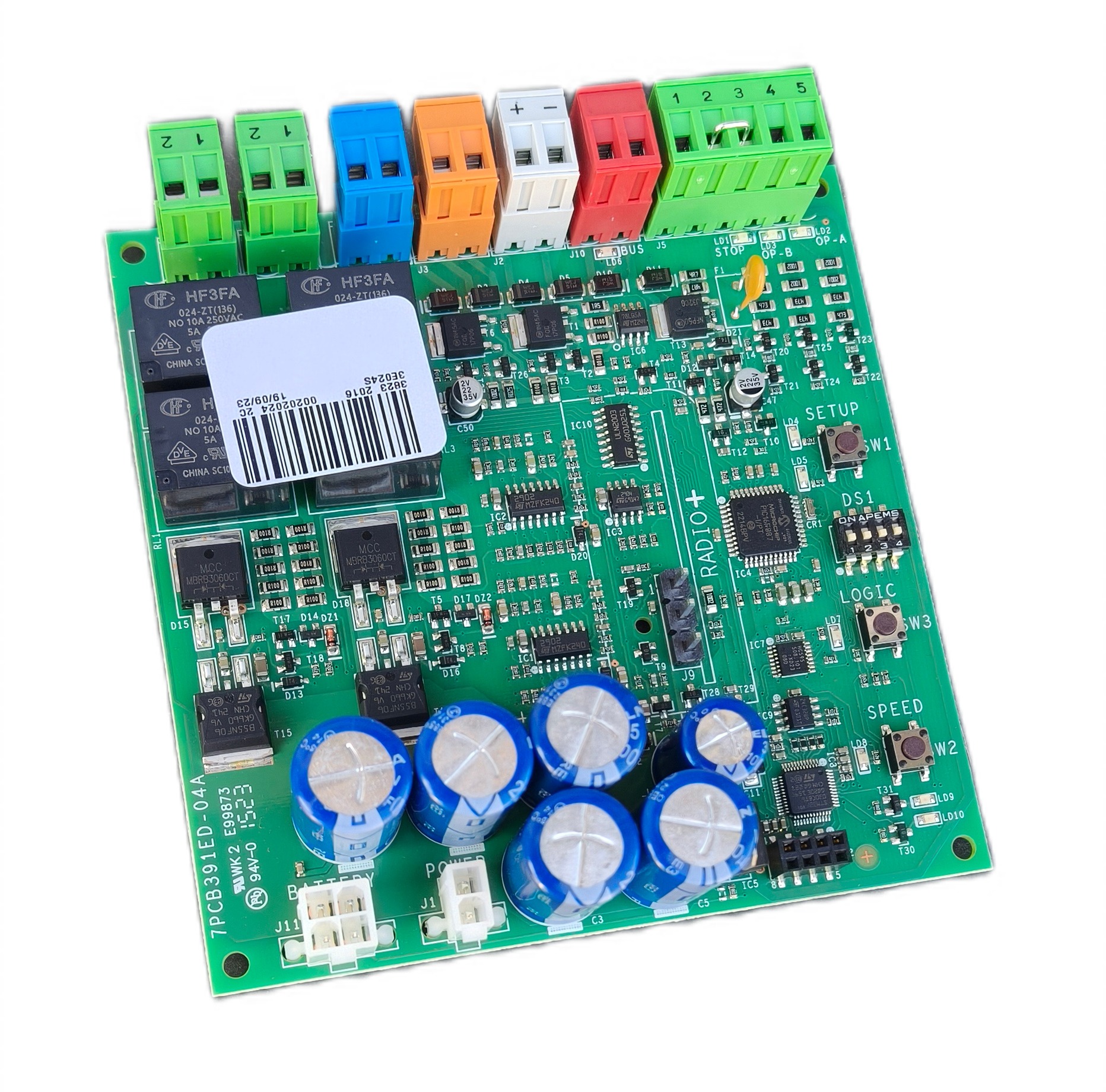

FAAC E024S – centrala sterująca 24V do napędów bram skrzydłowych

FAAC E024S to oryginalna centrala sterująca do automatyki bram skrzydłowych FAAC 24V, przeznaczona do sterowania jednym lub dwoma siłownikami. Płyta sterująca obsługuje nowoczesny system BUS 2easy, umożliwiający wygodne podłączenie kompatybilnych urządzeń bezpieczeństwa i akcesoriów.

Centrala FAAC E024S jest dobrym rozwiązaniem zarówno jako część nowej instalacji, jak również jako część zamienna do napędu FAAC, gdy dotychczasowa płyta sterująca uległa uszkodzeniu.

UWAGA: oferta dotyczy samej centrali sterującej FAAC E024S



Do jakich napędów pasuje centrala FAAC E024S?

Centrala E024S stosowana jest w wielu popularnych napędach FAAC do bram skrzydłowych, między innymi:

• FAAC 391
• FAAC S418
• FAAC 413 24V
• FAAC 415 24V
• FAAC 390 24V
• FAAC 770
• FAAC S700H
• FAAC S450H

FAAC w swoim aktualnym katalogu części zamiennych nadal wyszczególnia m.in. modele 390 24V, 391, 413 24V, 415 24V, 770, S418, S450H oraz S700H w grupie napędów do bram skrzydłowych.

FAAC E024S – BUS 2easy i sterowanie radiowe

Centrala została wyposażona w magistralę BUS 2easy, która umożliwia komunikację z kompatybilnymi urządzeniami FAAC, między innymi fotokomórkami.

E024S współpracuje również z modułami radiowymi:

• FAAC XF 433
• FAAC XF 868

wyposażonymi w szybkozłącze 3-pinowe.

W przypadku zastosowania tradycyjnych fotokomórek przekaźnikowych konieczne może być wykorzystanie odpowiedniego interfejsu, np. FAAC XIB.

Najważniejsze funkcje centrali FAAC E024S

Centrala oferuje kilka logik pracy, dzięki czemu można dostosować sposób działania bramy do konkretnej instalacji i oczekiwań użytkownika.

Dostępne logiki pracy:

• E – półautomatyczna
• EP – półautomatyczna krokowa
• A – automatyczna
• A1 – automatyczna 1
• AP – automatyczna krokowa
• b – półautomatyczna z oddzielnymi komendami „Otwórz” i „Zamknij”
• C – tryb „dead-man”

Funkcje programowania i uczenia

Centrala umożliwia konfigurację między innymi:

• automatycznego zamykania bramy,
• opóźnienia drugiego skrzydła podczas zamykania,
• logiki pracy automatyki,
• prędkości działania,
• czasu pauzy przed automatycznym zamknięciem.

Wejścia centrali E024S

• pełne otwarcie bramy,
• otwarcie częściowe,
• STOP – zatrzymanie awaryjne,
• magistrala BUS 2easy.

Wyjścia centrali

FAAC E024S umożliwia sterowanie oraz zasilanie elementów automatyki takich jak:

• siłowniki bramy,
• lampa ostrzegawcza,
• akcesoria dodatkowe,
• elektrozamek,
• sygnalizacja stanu bramy.

Dane techniczne FAAC E024S

• Napięcie zasilania: 230 V AC (+6% / -10%), 50 Hz
• Maksymalny pobór mocy centrali: 4 W
• Maksymalna moc silników: 150 W × 2
• Maksymalne obciążenie wyjścia: 250 mA
• BUS 2easy: do 400 mA
• Programowanie: mikroprzełączniki DIP + przyciski
• Programowane funkcje: logika pracy, prędkość
• Maksymalny czas pracy (time-out): 5 min
• Czas pauzy: zależny od programowania, maks. 10 min
• Kodowanie radiowe: DS, SLH, RC/LC
• Maksymalna liczba zapamiętanych kanałów: 250
• Temperatura pracy: od -20°C do +55°C
• Bezpiecznik F1: samoresetujący
• Bezpiecznik F2: T 2 A

Oryginalna centrala FAAC E024S

Wybierając oryginalną centralę sterującą FAAC E024S, otrzymujesz płytę przeznaczoną do współpracy z automatyką FAAC 24V. To odpowiedni wybór podczas naprawy napędu FAAC, wymiany uszkodzonej elektroniki lub modernizacji istniejącej instalacji.

Przed zakupem warto sprawdzić oznaczenie dotychczasowej centrali oraz model siłowników. W razie wątpliwości możemy pomóc w doborze odpowiedniej centrali do napędu FAAC.
