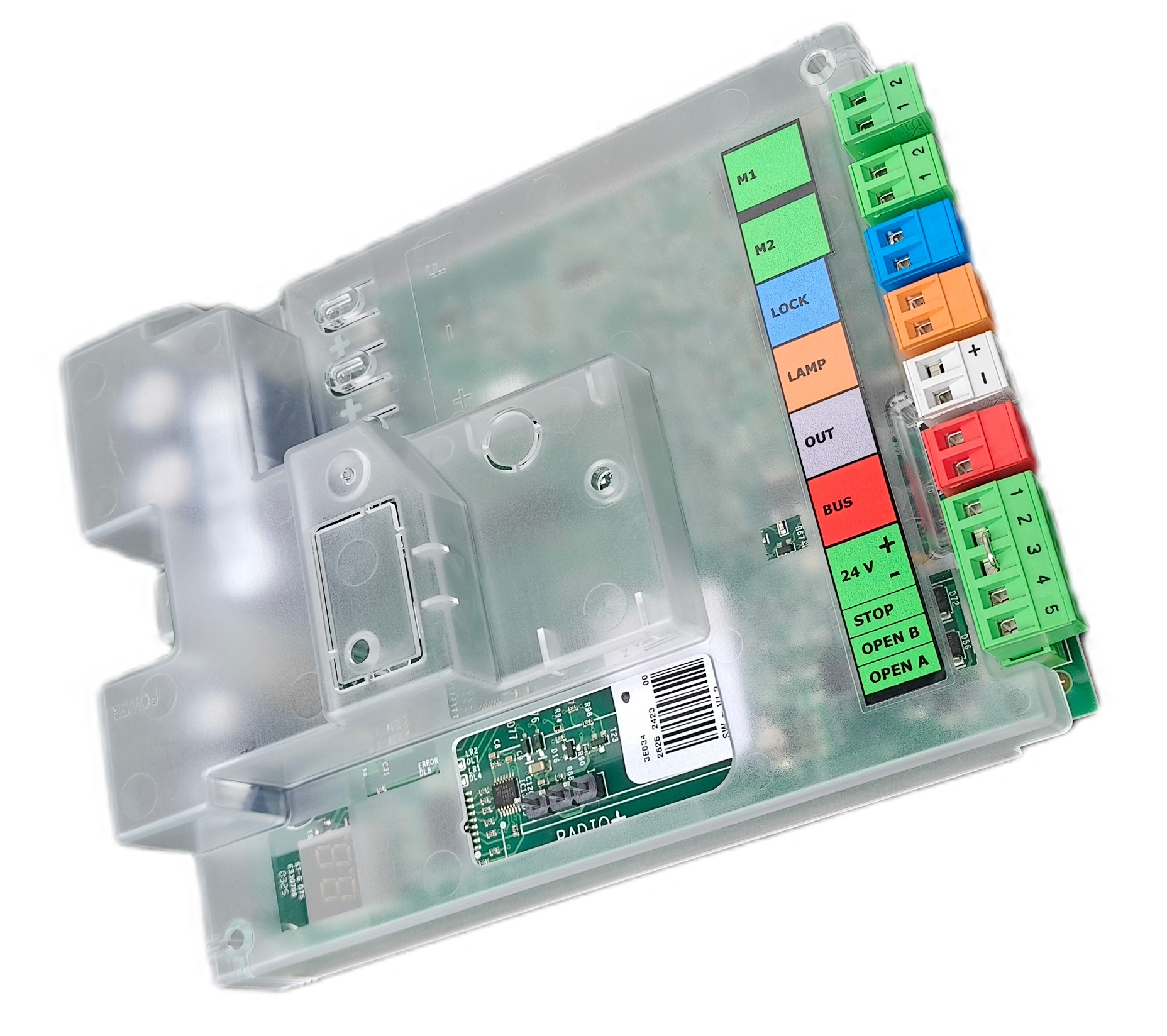

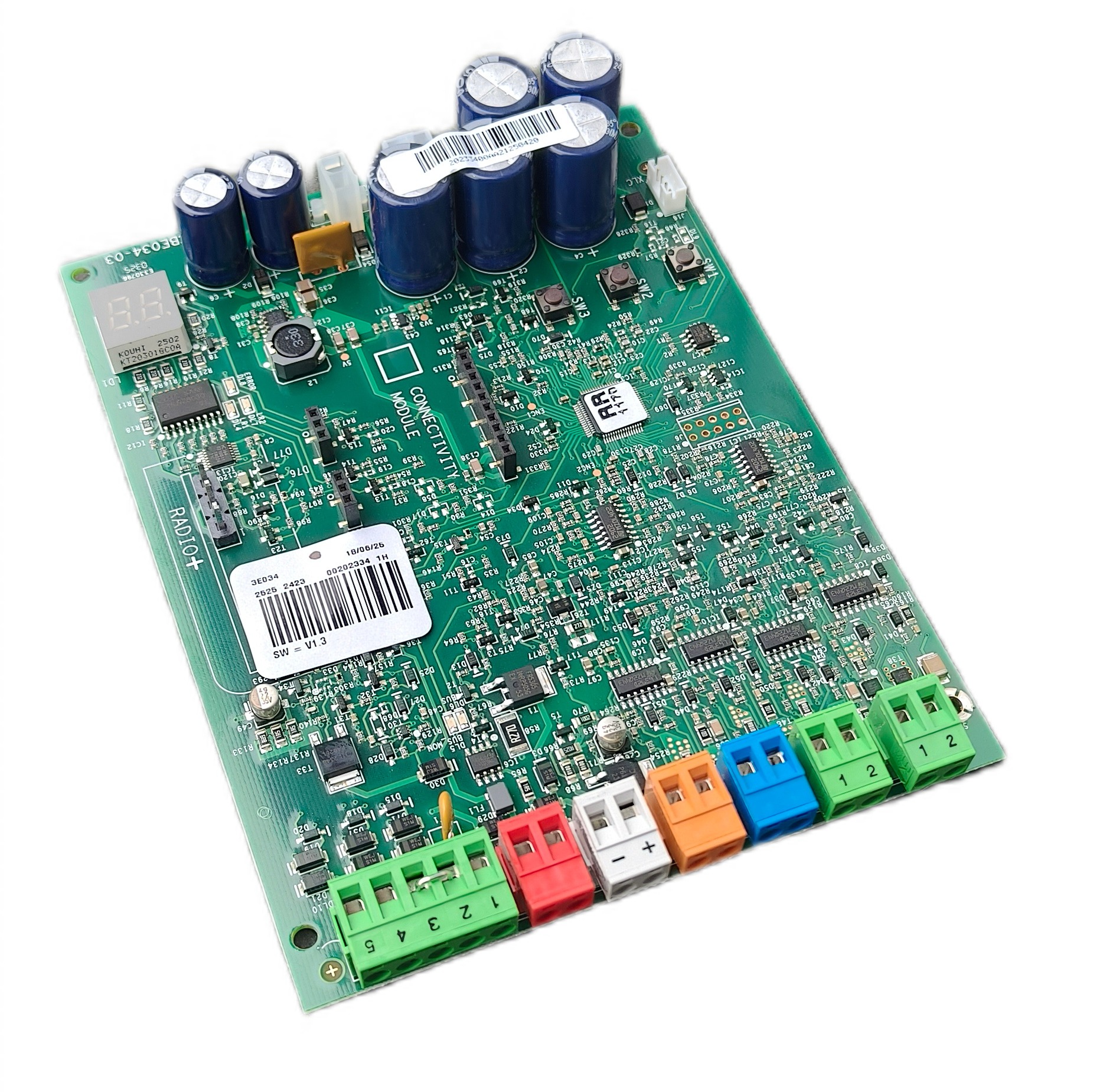

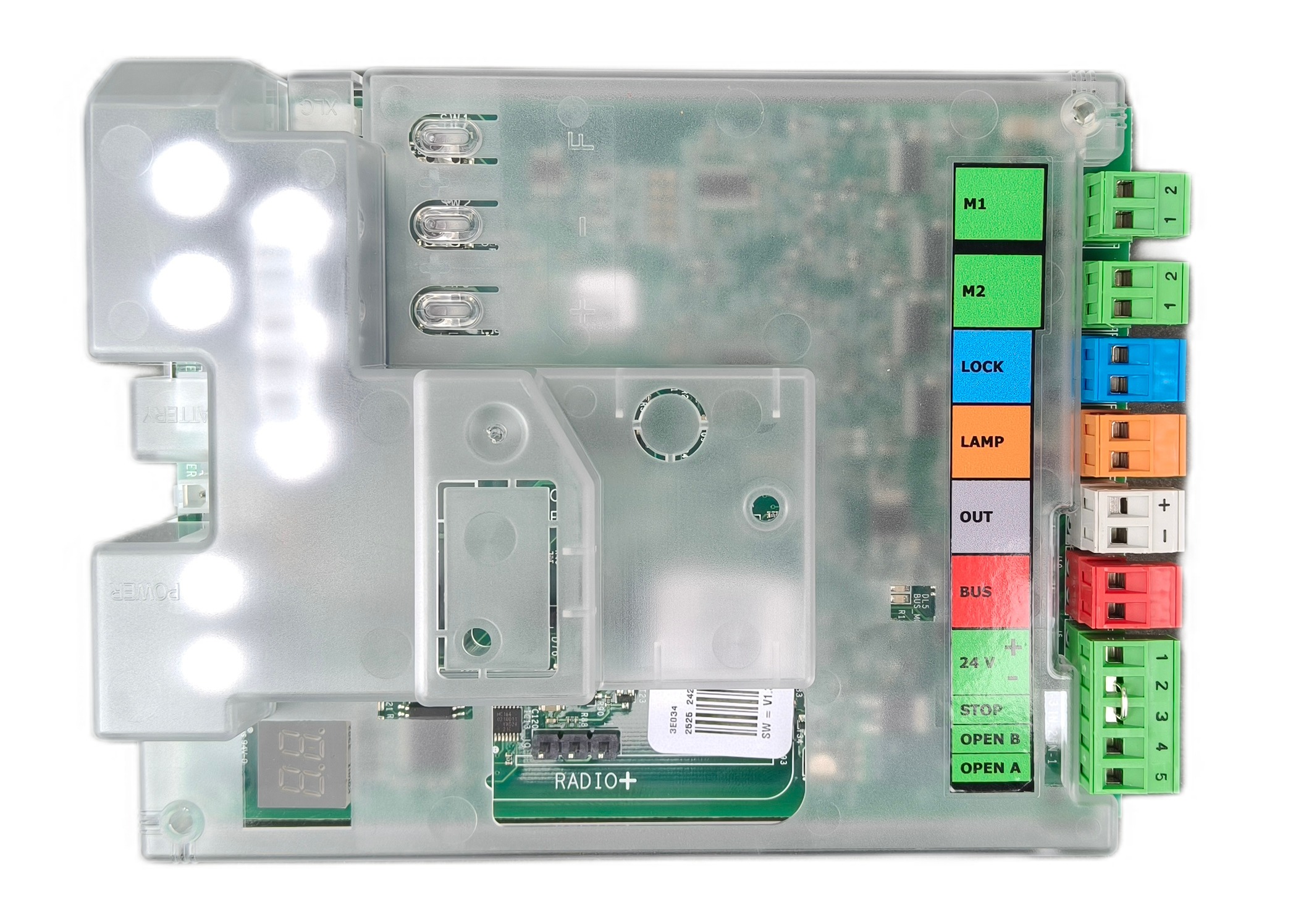

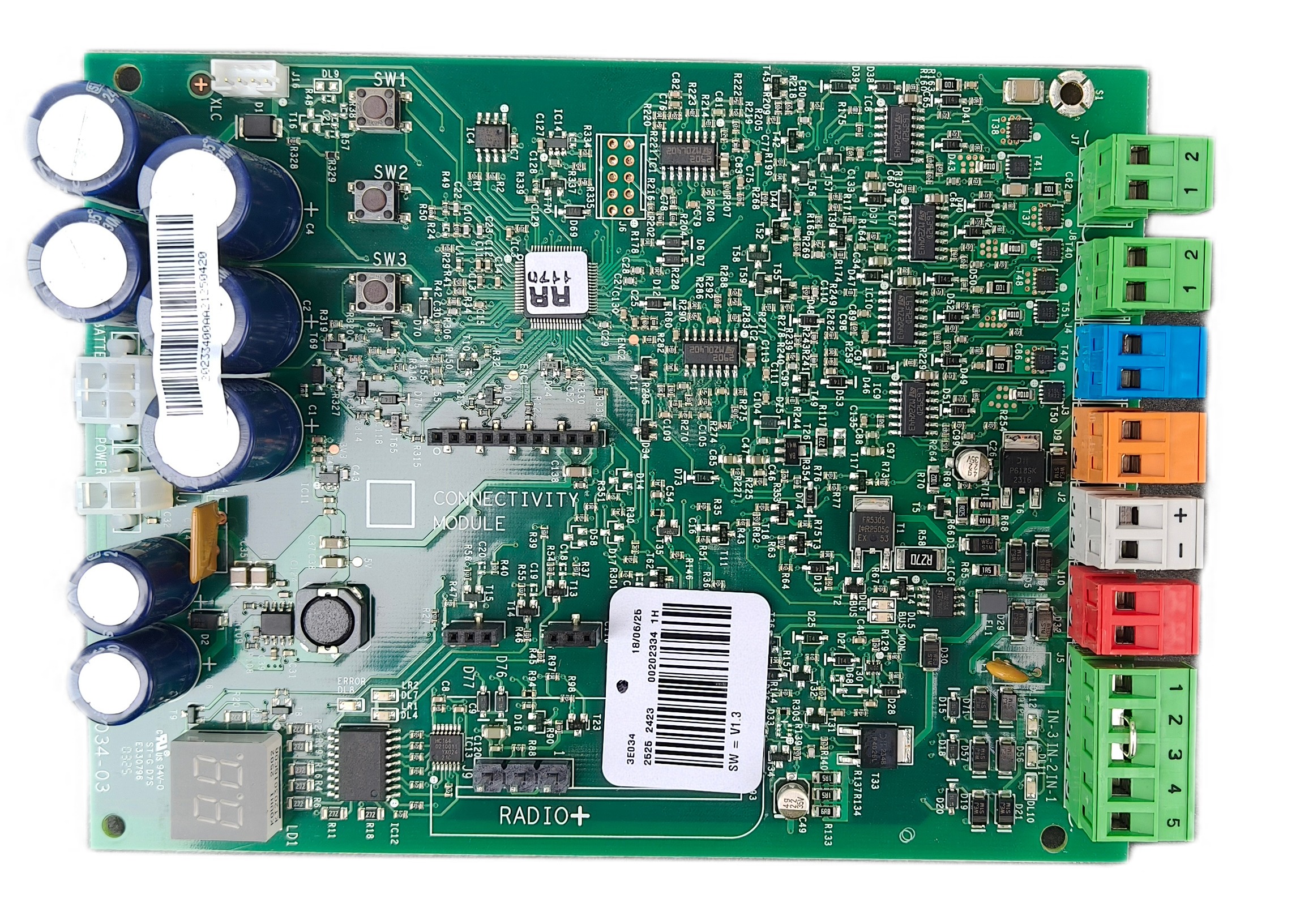

Centrala sterująca FAAC E034 do bram skrzydłowych 24V – wyświetlacz, BUS 2easy, Simply Connect (zamiennik E024S)

Centrala sterująca FAAC E034 do napędów bram skrzydłowych 24V

Centrala sterująca FAAC E034 to nowoczesne i zaawansowane rozwiązanie dedykowane do automatyki bram skrzydłowych. Urządzenie zostało zaprojektowane z myślą o współpracy z napędami FAAC HANDY S418 oraz ENERGY 391 / 392 C, zapewniając niezawodne działanie, wysoką funkcjonalność oraz łatwą konfigurację.

Model E034 wyposażony jest w czytelny wyświetlacz oraz intuicyjne przyciski, które umożliwiają szybkie programowanie i pełną kontrolę parametrów pracy automatu. Dzięki kompatybilności z systemami FDS, Simply Connect oraz wszystkimi napędami 24V, centrala sprawdzi się zarówno w nowych instalacjach, jak i modernizacjach istniejących systemów.

Zastępuje archiwalną centralę FAAC E024S

Najważniejsze zalety centrali FAAC E034

• intuicyjne programowanie z poziomu wyświetlacza
• zaawansowana diagnostyka LED i ekranowa
• możliwość konfiguracji bramy 2-skrzydłowej
• funkcja spowolnień przy otwieraniu i zamykaniu
• obsługa systemu BUS 2easy (fotokomórki, enkodery, listwy bezpieczeństwa)
• programowalne wyjście Open Collector
• kompatybilność z nowoczesnymi systemami FAAC

WYPOSAŻENIE STANDARDOWE

Programowanie z centrali
Programowanie z centrali odbywa się za pomocą wyświetlacza i dedykowanych przycisków oraz posiada podstawowe i zaawansowane menu.

Diagnostyka
Za pomocą diody LED i wyświetlacza.

Konfiguracja 2-skrzydłowa
Istnieje możliwość zainstalowania 2 automatów z przeciwległym ruchem synchronicznym.

Spowolnienia w pobliżu wyłączników krańcowych
Centrala E034 może przeprowadzić spowolnienie w pobliżu pozycji otwartej i zamkniętej, aby ograniczyć siły bezwładności i zmniejszyć wibracje bramy podczas zatrzymywania.

BUS 2easy
Można podłączyć urządzenia FAAC BUS 2 easy (fotokomórki, listwy czujnikowe, enkodery i urządzenia sterujące).

1 Programowalne wyjście
Wyjście Open Collector programowalne w programowaniu zaawansowanym.

WYPOSAŻENIE OPCJONALNE

System radiowy
Centrala elektroniczna posiada zintegrowany, dwukanałowy system dekodujący, który wymaga instalacji moduły radiowego XF FDS lub XF do wyboru, umożliwiając zaprogramowanie pilotów FAAC różnych rodzajów.

Simply Connect
Ta platforma cloud umożliwia zdalną komunikację z automatem i zawiera dodatkowe opcje programowania. Simply Connect wymaga podłączenia modułu łączności do centrali elektronicznej.

XUSB
Ten moduł wtykowy umożliwia ładowanie FW centrali przy użyciu nośnika pamięci USB.

Interfejs BUS XIB
Użyć BUS XIB, aby podłączyć konwencjonalne fotokomórki do centrali za pomocą złącza BUS.

Moduł o niskim zużyciu XLC
Dodatkowy moduł XLC zapewnia minimalne zużycie energii w trybie czuwania.

Zasilanie z akumulatorem buforowym 24V
W przypadku braku zasilania sieciowego możliwe jest użycie akumulatora awaryjnego XBAT 24 (ładowarka jest wbudowana w centralę).

Zasilanie panelami słonecznymi
Centrala może być zasilana przez panele słoneczne jako alternatywne źródło zasilania dla zasilania sieciowego.

FUNKCJE CENTRALI STERUJĄCEJ E034

Wyświetlacz: TAK
Szyna BUS: TAK
Tradycyjne fotokomórki (styk FSW CL/OP): NIE
Wejście STOP: TAK
Wyjście lampy (24V): TAK
Wyjście elektrozamka: TAK
Wejście 3-pin odbiornika OMNIDEC: TAK
Wyjście programowalne (OUT 1): TAK
Liczba logik pracy: 7
Regulacja siły (w zakresie): TAK (zakres: 1-50 regulowany osobno dla każdego skrzydła)
Regulacja prędkości otwierania/zamykania: TAK (zakres: 1-10 jednolita w obu kierunkach dla obu skrzydeł)
Ręczna obsługa siłownika (N1, N2): TAK
Dystans spowolnienia dla otwierania: TAK (zakres: 0-99 regulowany osobno dla każdego skrzydła)
Dystans spowolnienia dla zamykania: TAK (zakres: 0-99 regulowany osobno dla każdego skrzydła)
Regulacja opóźnienia skrzydeł przy otwieraniu (Od): TAK (zakres: 00 – 1,3)
Regulacja opóźnienia skrzydeł przy zamykaniu (Cd): TAK (zakres: 00 – 1,3)
Soft touch: TAK
Soft start: TAK
Regulacja czasu pauzy OPEN A (PA): TAK (zakres: 00 – 9,5)
Regulacja czasu pauzy OPEN B (Pb): TAK (zakres: 00 – 9,5)
Funkcja furtki: TAK
Regulacja czułości wykrywania przeszkód (EC): TAK (zakres: 01 – 10)
Funkcja auto setup: TAK
Moduł niskiego zużycia energii XLC: TAK
Kompatybilność z FDS (przez OMNIDEC): TAK
Kompatybilność z Simply Connect: TAK

DANE TECHNICZNE

Napięcie zasilania sieciowego: 220-240V ~ 50/60Hz
Moc maksymalna: 350W
Moc w trybie czuwania*: 4.4W
Moc w trybie czuwania z modułem XLC: 0.5W
Moc w trybie czuwania z modułem XLC i Simply Connect: 2W
Maks. napięcie silnika elektrycznego: 24V
Maksymalna moc silników: 340W (170W na silnik)
Maksymalne natężenie prądu osprzętu: 24V 500 mA, BUS 2easy 300mA
Maksymalne napięcie lampy sygnalizacyjnej: 24V 15W maks.
Bezpiecznik ochronny: F2.0A – 250V
Stopień ochrony: IP54
Temperatura otoczenia podczas pracy: -20°C / +65°C
