CAME FAST SAFE 24V KIT – napęd do bramy dwuskrzydłowej na szerokie słupki + lampa, 2 piloty

CAME FAST SAFE 24V – napęd do bramy dwuskrzydłowej na szerokie słupki

CAME FAST SAFE 24V to kompletny zestaw automatyki do bramy dwuskrzydłowej, wyposażony w dwa siłowniki z ramionami łamanymi / przegubowymi. Taka konstrukcja sprawia, że napęd bardzo dobrze sprawdza się przy bramach osadzonych na szerokich, grubych oraz murowanych słupkach, gdzie montaż klasycznych siłowników liniowych może być utrudniony.

Zestaw wykorzystuje siłowniki CAME FAST FA7024CB oraz FA7024 z silnikami 24 V DC. Jeden z nich posiada wbudowaną centralę sterującą CAME ZL65, odpowiedzialną za sterowanie napędem, urządzeniami bezpieczeństwa oraz systemem radiowym.

Napęd przeznaczony jest do skrzydeł o długości do 2,30 m, a w rozbudowanej wersji FAST SAFE otrzymujesz dodatkowo 2 piloty CAME TOP44RBN, fotokomórki DIR10 oraz lampę KRX1FXSY z wbudowaną anteną.

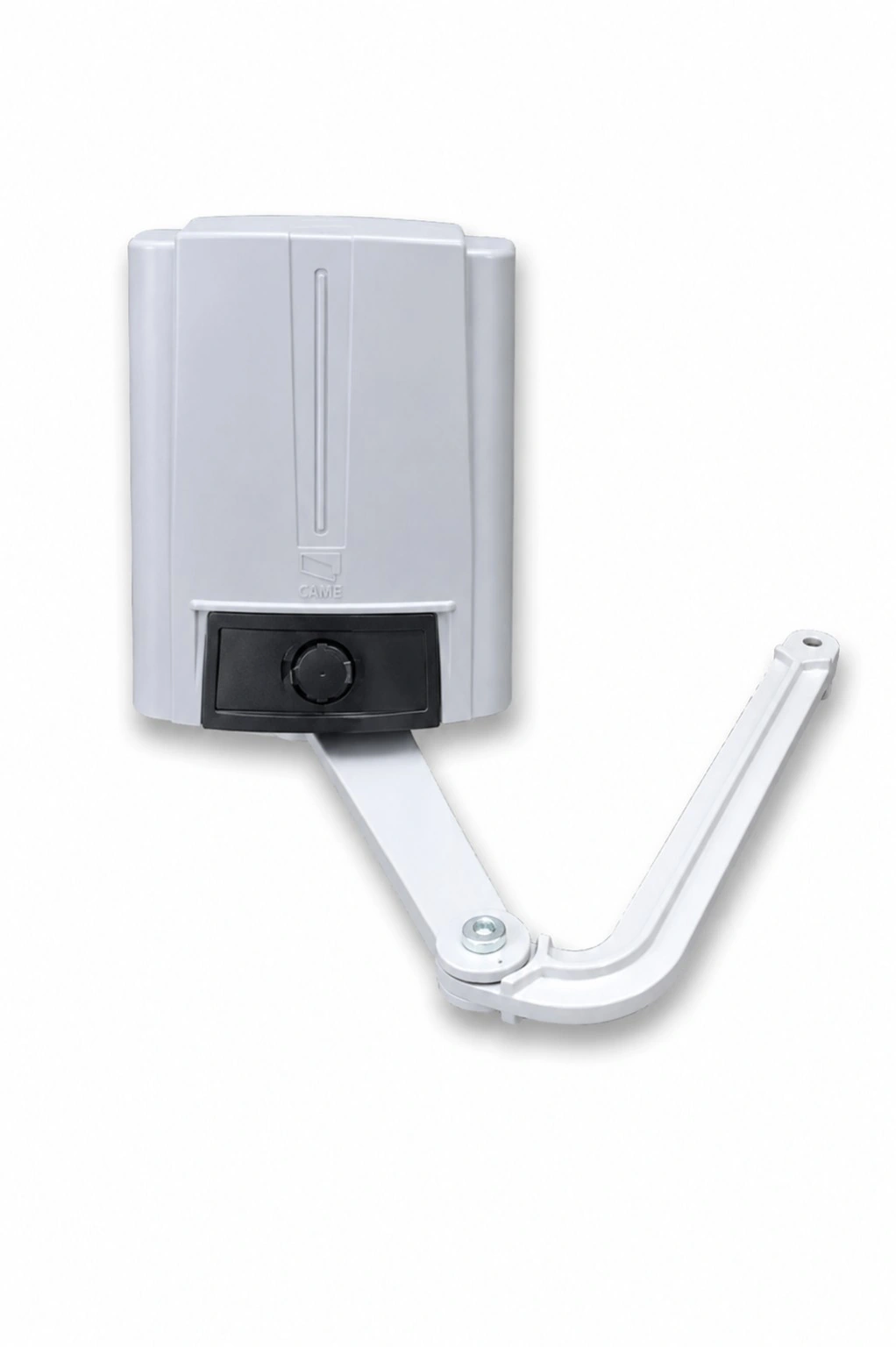

Napęd do bramy na szerokie, grube i murowane słupki

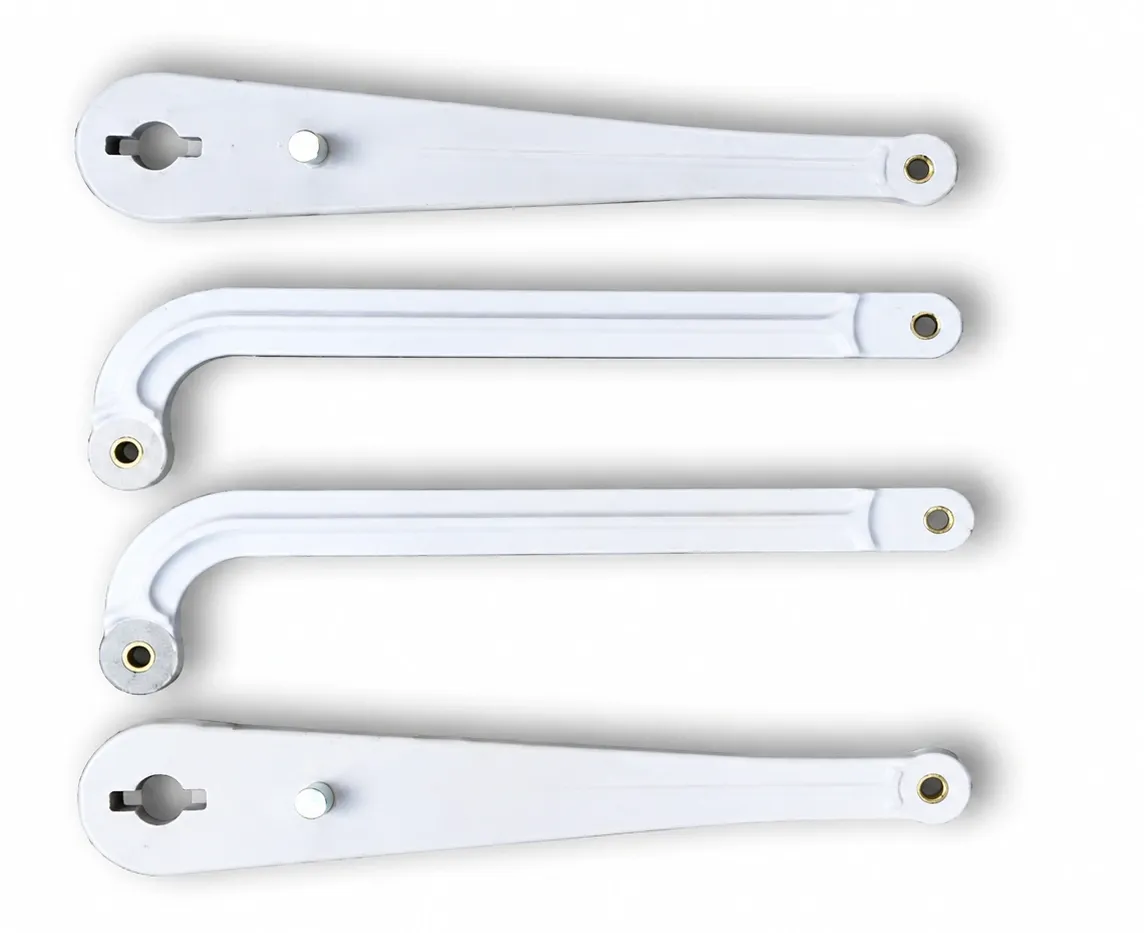

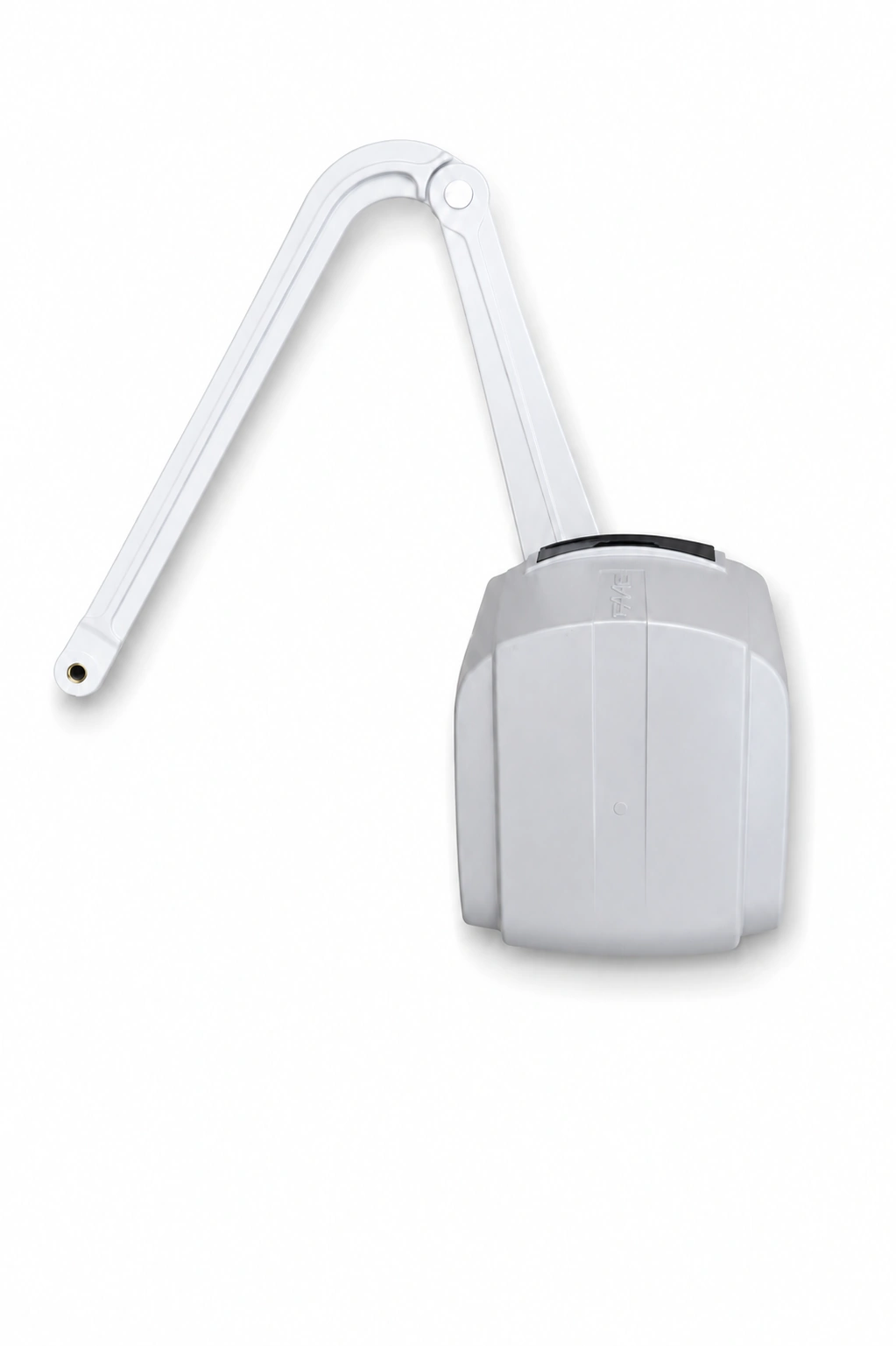

Jedną z najważniejszych zalet CAME FAST 24V jest zastosowanie charakterystycznych ramion łamanych / przegubowych.

W przeciwieństwie do klasycznych siłowników liniowych takie rozwiązanie pozwala na prawidłową pracę automatyki również wtedy, gdy zawias bramy znajduje się głębiej względem krawędzi słupka.

CAME FAST jest dlatego szczególnie dobrym rozwiązaniem do:

• bram na szerokich słupkach
• bram na grubych słupkach murowanych
• bram z głębiej osadzonym zawiasem
• bram, przy których geometria słupka utrudnia zastosowanie siłownika liniowego
• przydomowych bram dwuskrzydłowych wymagających napędu z ramieniem przegubowym

Dla standardowego ramienia maksymalny wymiar C wynosi do 200 mm. Przed zakupem należy jednak zawsze sprawdzić rzeczywiste wymiary słupka i położenie zawiasu.

Do jakiej bramy pasuje CAME FAST 24V?

CAME FAST może obsługiwać pojedyncze skrzydło o długości maksymalnie 2,30 m. Dopuszczalna masa skrzydła zależy od jego długości.

Maksymalna długość i masa jednego skrzydła

Dla bramy dwuskrzydłowej oznacza to możliwość zastosowania zestawu przy całkowitym świetle bramy wynoszącym około 4,60 m, jeżeli każde skrzydło ma maksymalnie 2,30 m i spełnione są pozostałe wymagania montażowe.

Przy doborze napędu należy uwzględnić nie tylko długość i ciężar skrzydła, ale również szerokość słupków, położenie zawiasów oraz geometrię montażową bramy.

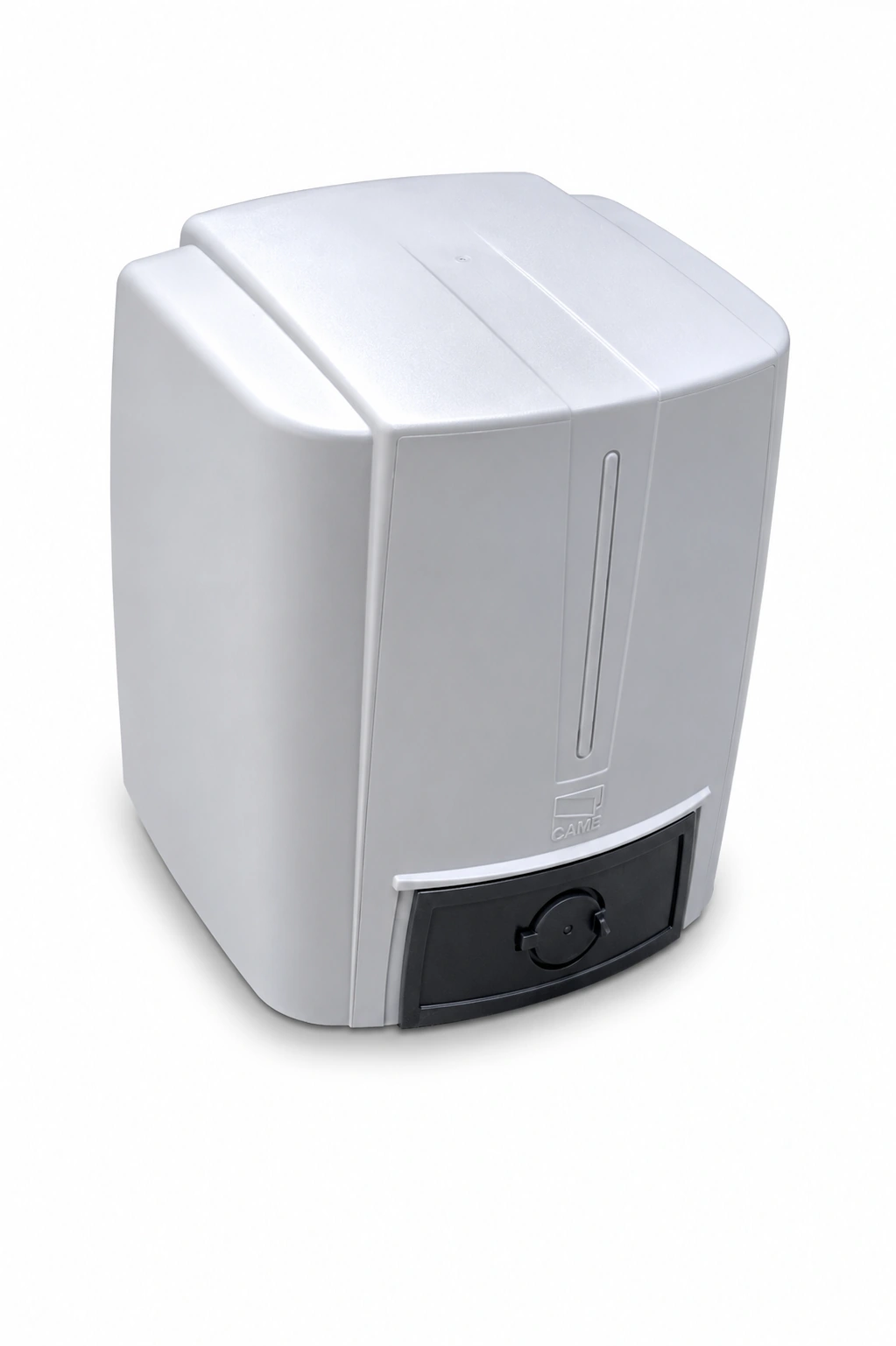

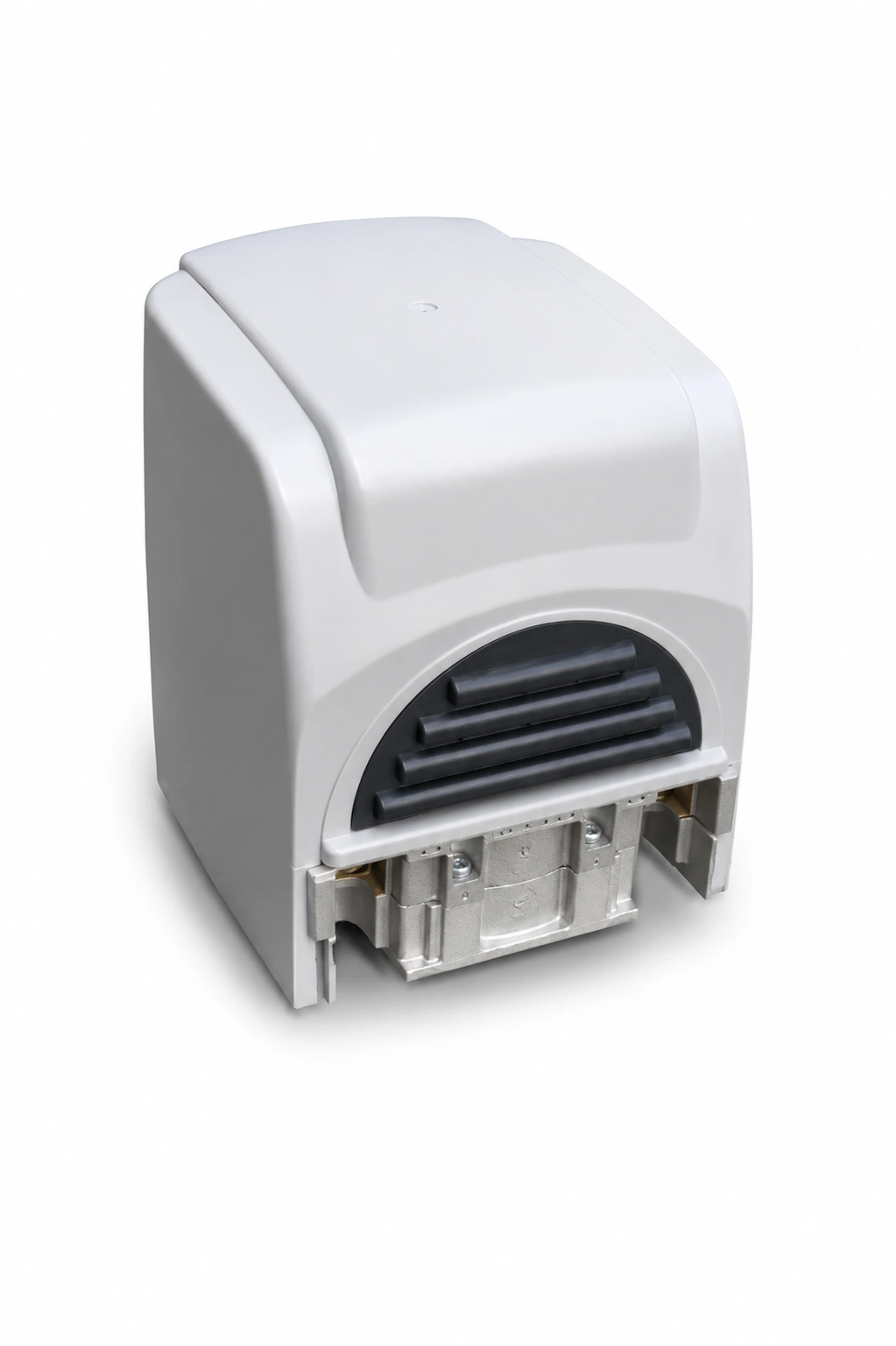

CAME FAST FA7024CB i FA7024 – technologia 24 V

Siłowniki zastosowane w zestawie pracują z napięciem silnika 24 V DC. Pozwala to precyzyjnie sterować ruchem bramy oraz odpowiednio konfigurować parametry pracy automatyki.

CAME FAST 24V może wykonać do 65 cykli na godzinę, dlatego sprawdzi się nie tylko przy standardowej bramie przydomowej, ale także tam, gdzie wjazd jest użytkowany częściej.

Czas wykonania manewru do kąta 90° jest regulowany i wynosi około 13–30 sekund.

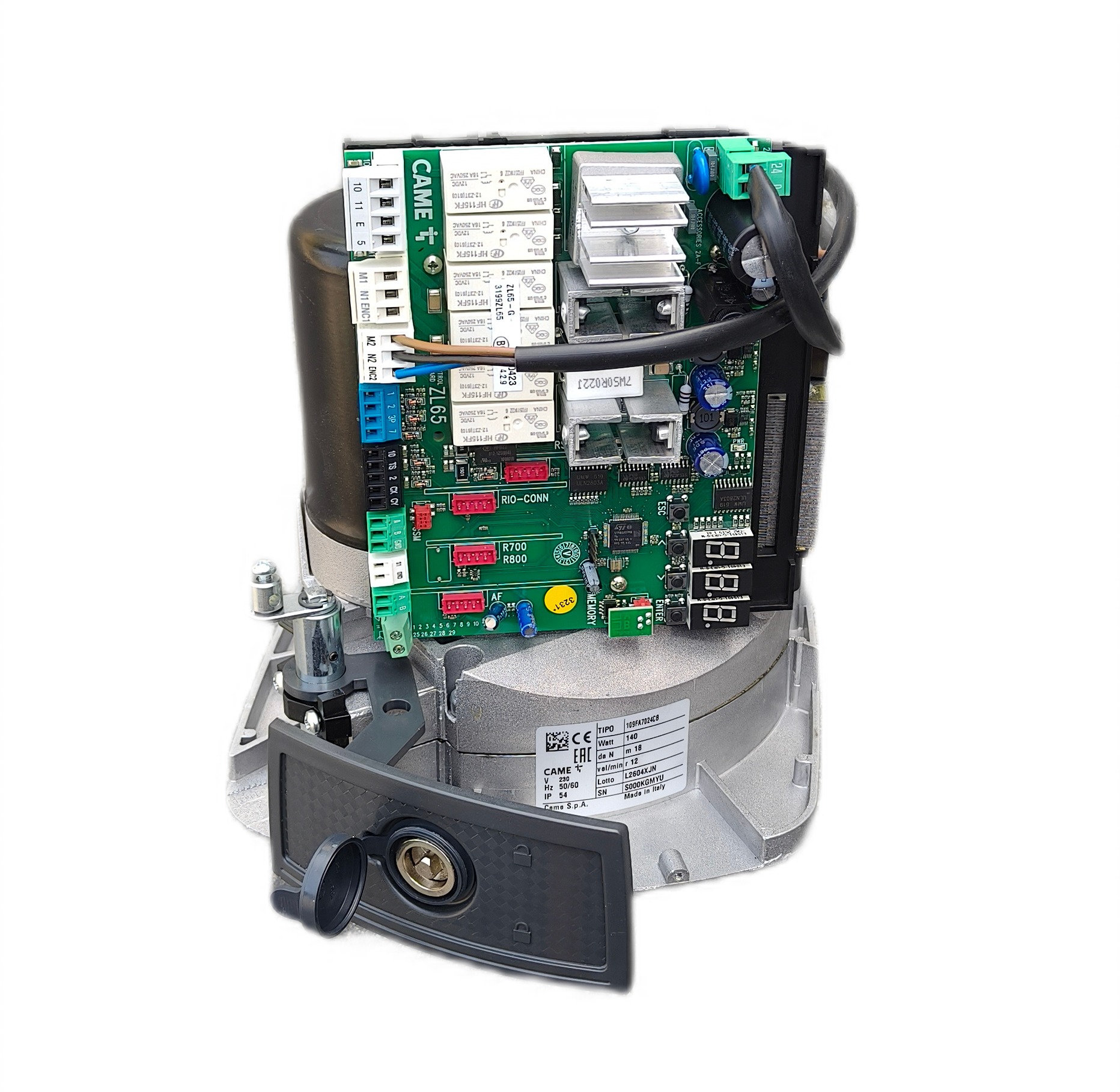

Centrala sterująca CAME ZL65

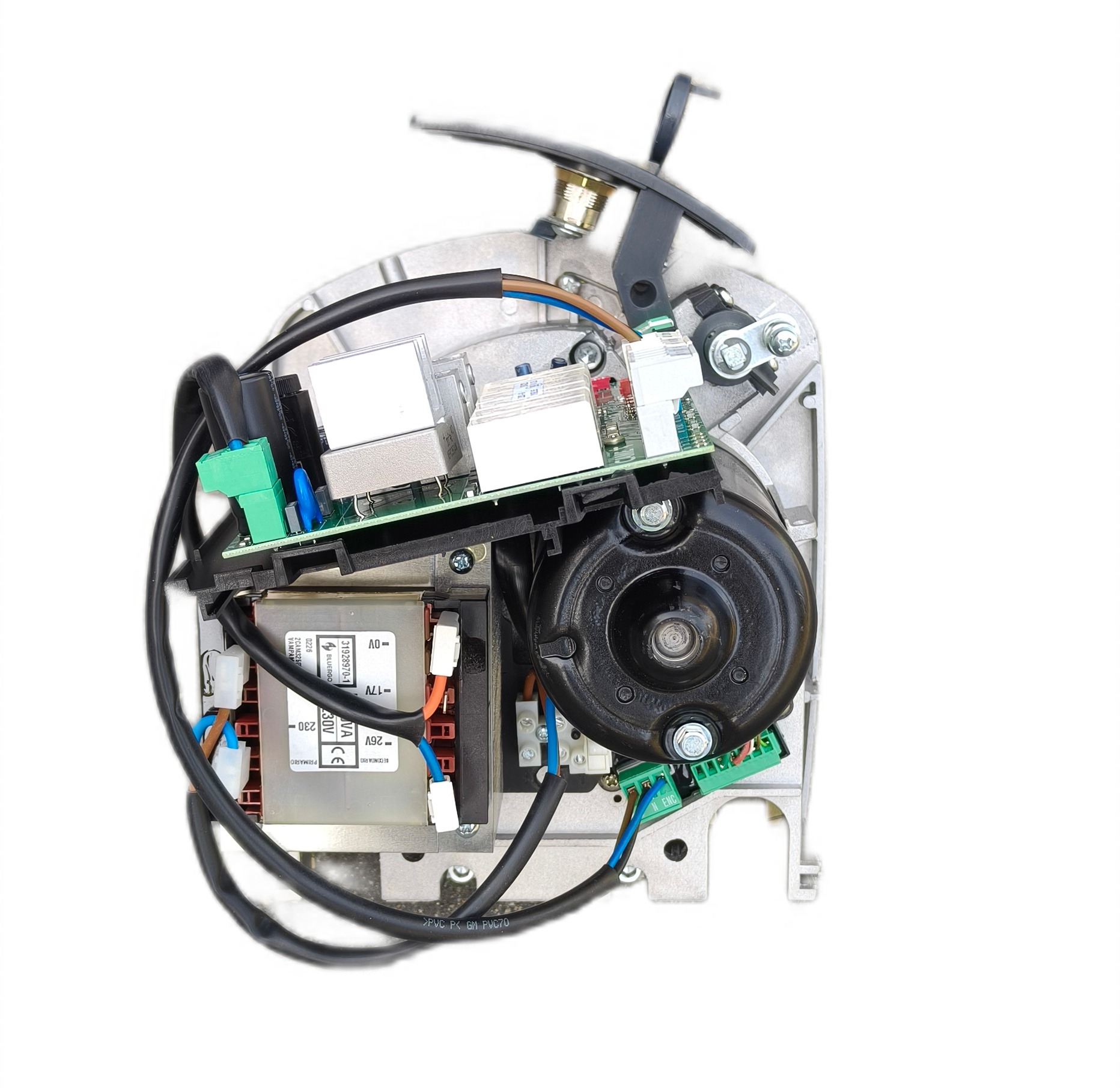

W siłowniku CAME FA7024CB znajduje się centrala sterująca ZL65, przeznaczona do obsługi automatyki bram z silnikami 24 V.

Centrala odpowiada za konfigurację parametrów pracy napędu oraz współpracę z elementami bezpieczeństwa i sterowania.

Zintegrowanie centrali z jednym z siłowników pozwala ograniczyć liczbę dodatkowych obudów montowanych przy bramie i pomaga zachować estetyczny wygląd całej instalacji.

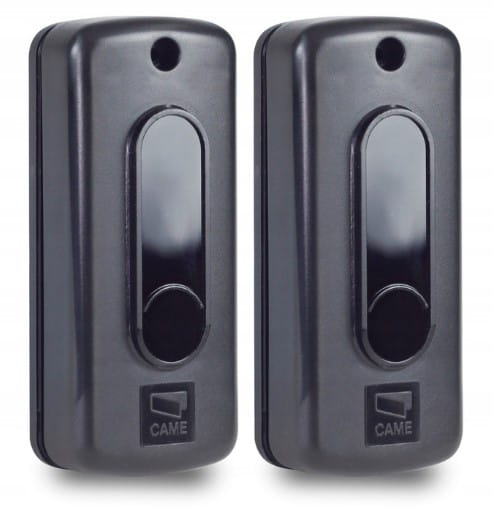

Fotokomórki CAME DIR10 – bezpieczeństwo podczas pracy bramy

W komplecie znajdują się fotokomórki CAME DIR10, które kontrolują przestrzeń przejazdu i stanowią ważny element systemu bezpieczeństwa automatycznej bramy.

Po prawidłowym podłączeniu oraz skonfigurowaniu centrali fotokomórki mogą reagować na przeszkodę znajdującą się w strefie ruchu skrzydeł.

Jest to szczególnie istotne na posesjach, na których z bramy korzystają samochody, domownicy, dzieci lub zwierzęta.

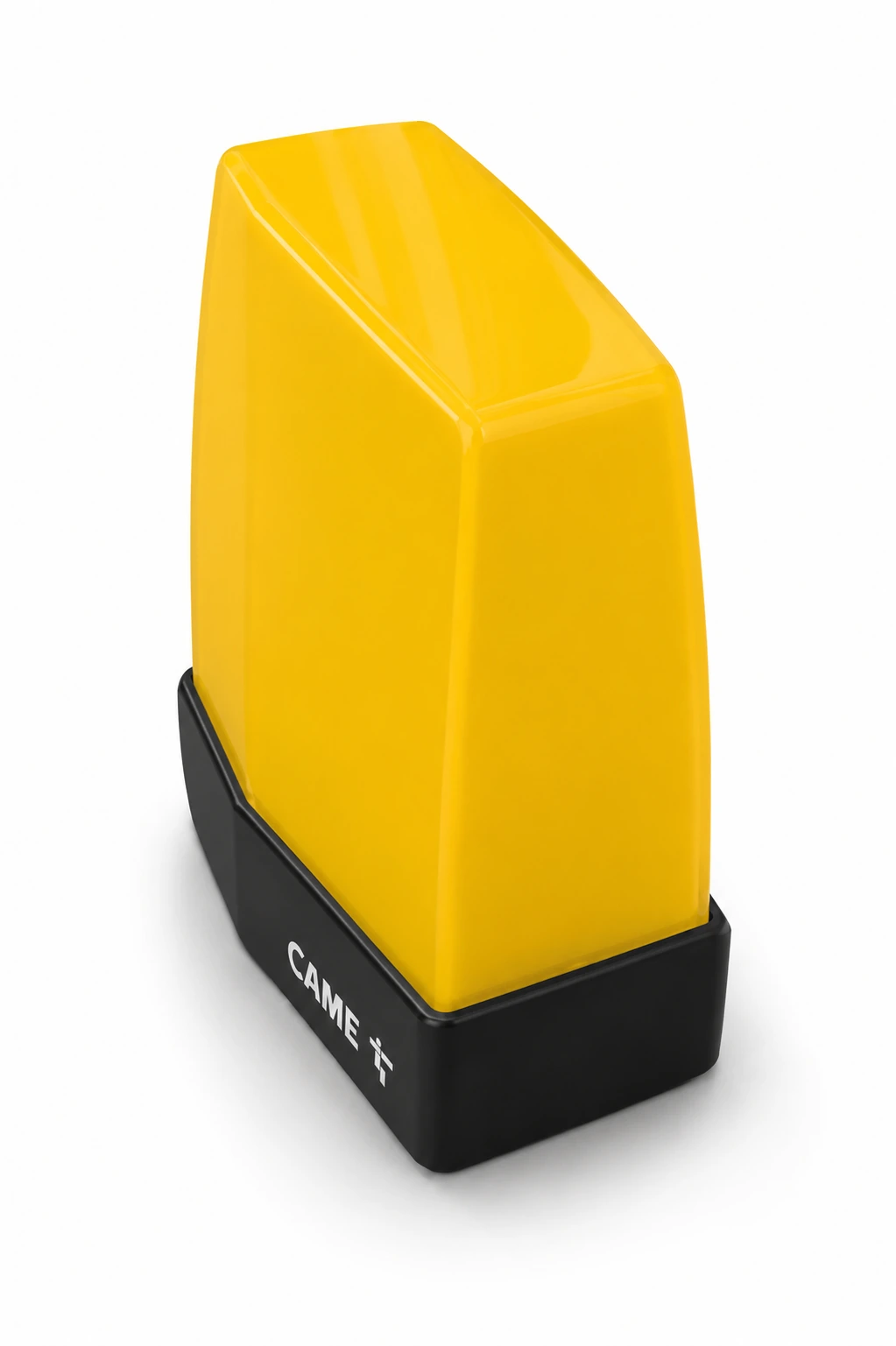

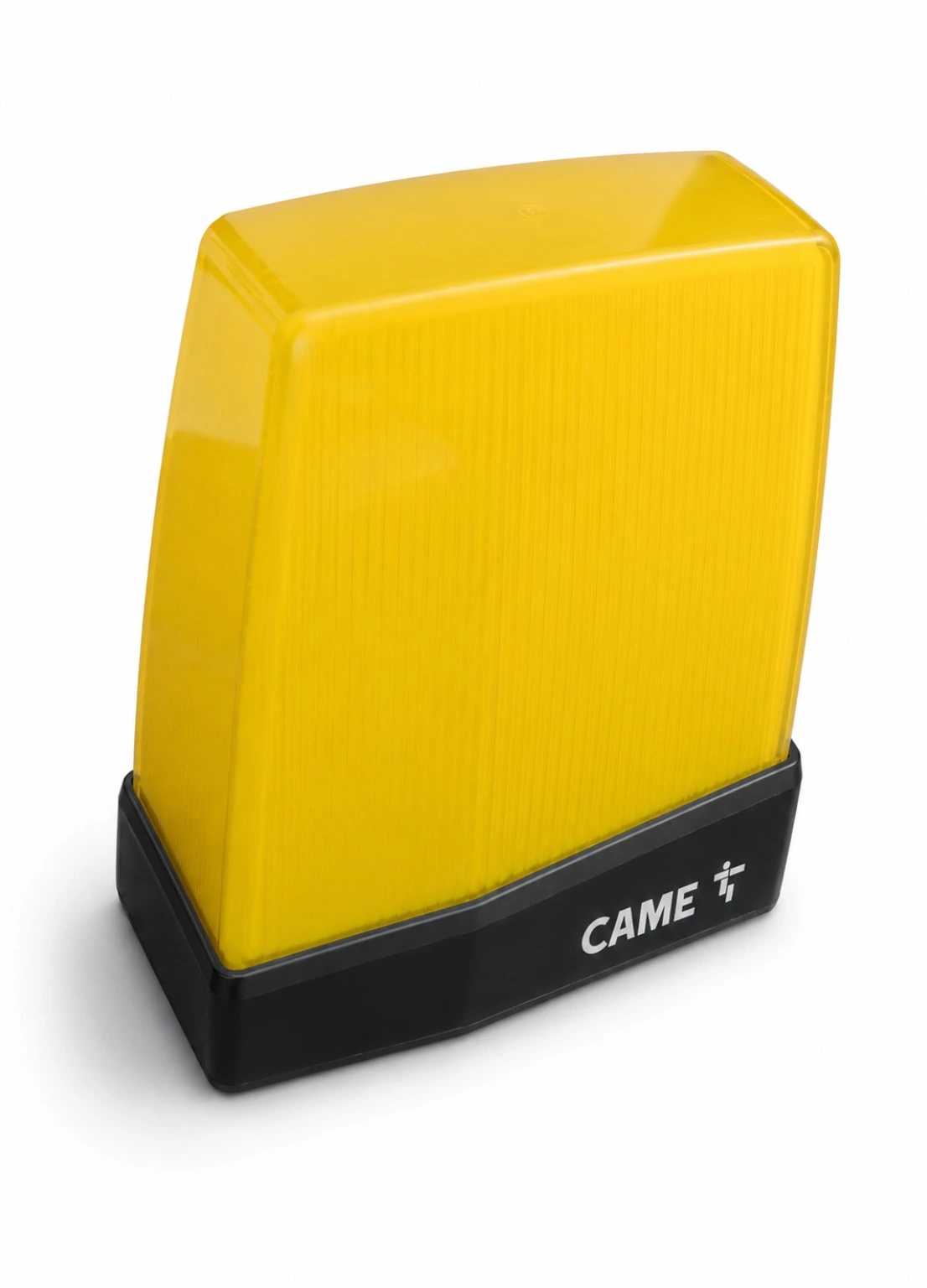

Lampa sygnalizacyjna CAME KRX1FXSY z anteną

Rozbudowany zestaw FAST SAFE zawiera również lampę sygnalizacyjną CAME KRX1FXSY z wbudowaną anteną.

Lampa sygnalizuje pracę automatyki podczas otwierania i zamykania bramy, natomiast zintegrowana antena pozwala estetycznie wykonać część radiową instalacji.

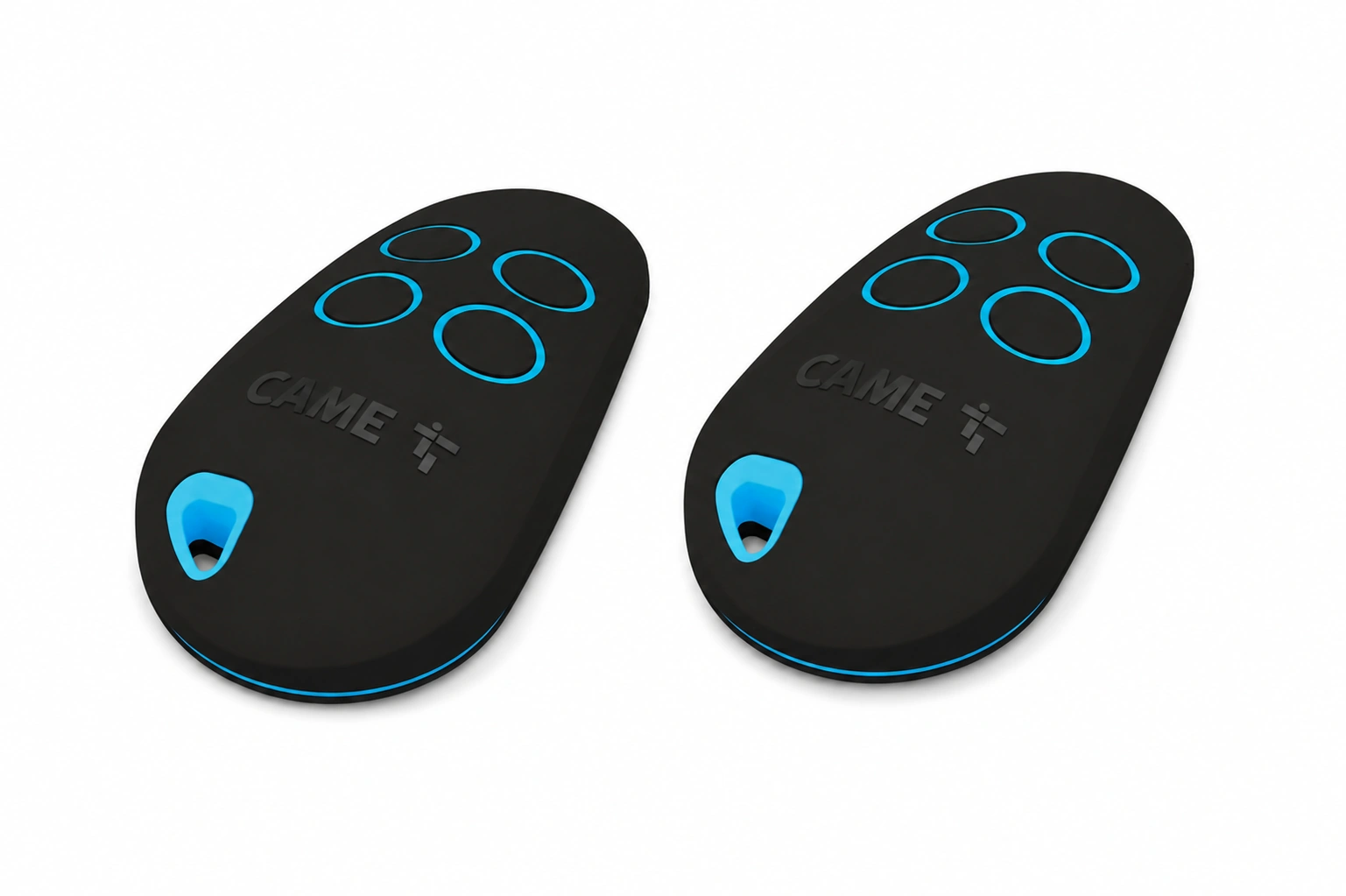

2 piloty CAME TOP44RBN w zestawie

Do sterowania bramą otrzymujesz 2 oryginalne piloty CAME TOP44RBN.

Dzięki temu z automatyki mogą wygodnie korzystać dwie osoby bez konieczności dokupowania drugiego pilota zaraz po wykonaniu instalacji.

Za komunikację radiową odpowiada znajdująca się w zestawie karta radiowa CAME AF43S.

Najważniejsze zalety CAME FAST SAFE 24V

• napęd do bramy dwuskrzydłowej
• bardzo dobre rozwiązanie na szerokie i grube słupki
• możliwość zastosowania na słupkach murowanych

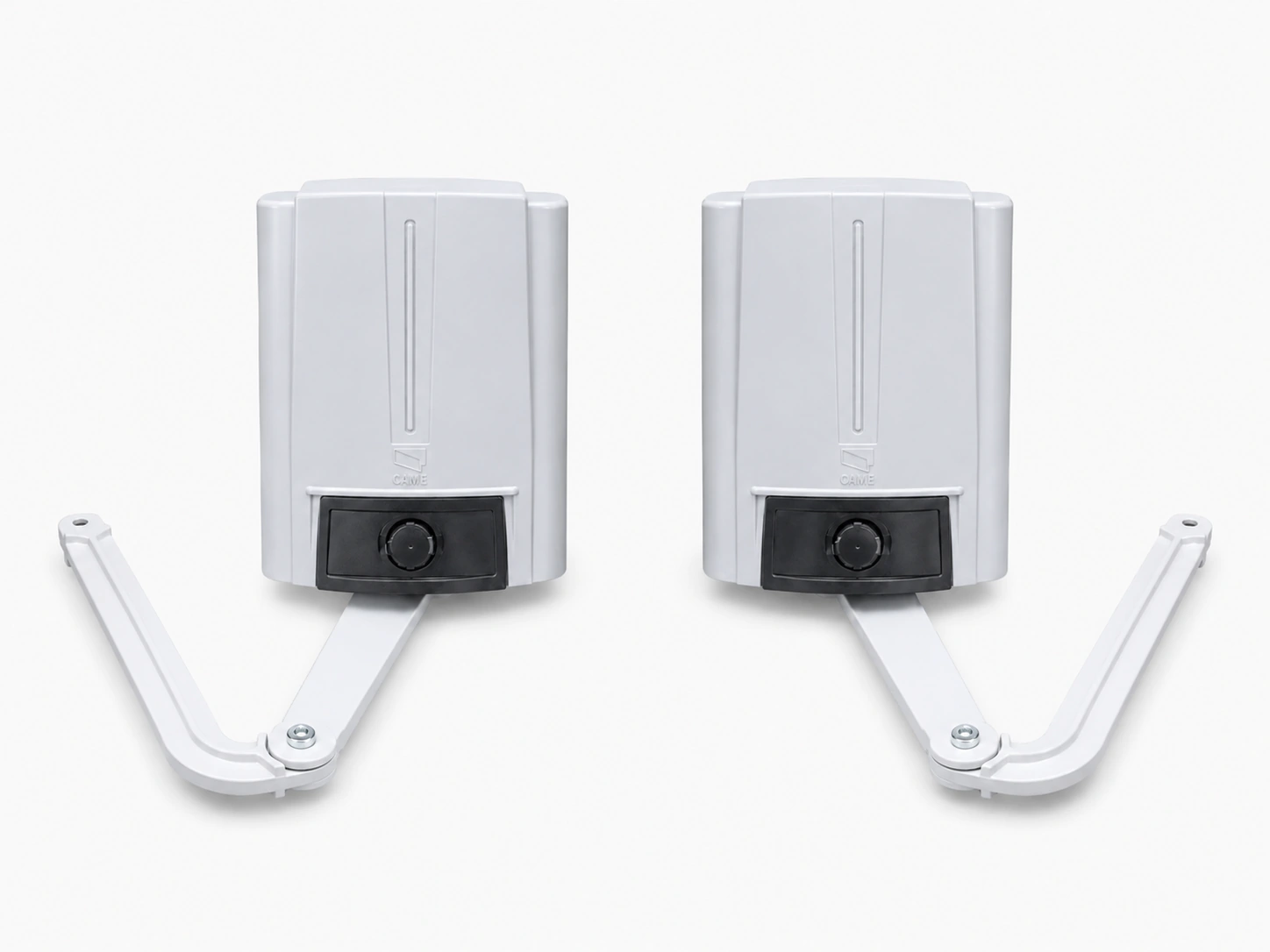

• dwa siłowniki z ramionami łamanymi / przegubowymi
• silniki zasilane napięciem 24 V DC
• maksymalna długość skrzydła 2,30 m
• maksymalna masa skrzydła do 300 kg w zależności od długości
• maksymalny kąt otwarcia 110°
• do 65 cykli na godzinę
• regulowany czas ruchu do 90°: 13–30 s
• stopień ochrony siłowników IP54
• centrala sterująca CAME ZL65
• fotokomórki CAME DIR10
• 2 piloty CAME TOP44RBN
• lampa CAME KRX1FXSY z anteną
• karta radiowa CAME AF43S

Dane techniczne CAME FAST 24V

Dlaczego warto wybrać CAME FAST SAFE 24V?

CAME FAST SAFE 24V jest szczególnie dobrym rozwiązaniem dla osób posiadających bramę dwuskrzydłową osadzoną na szerokich, grubych lub murowanych słupkach.

Ramiona przegubowe pozwalają zastosować automatykę w miejscach, w których geometria montażu utrudnia wykorzystanie klasycznych siłowników liniowych.

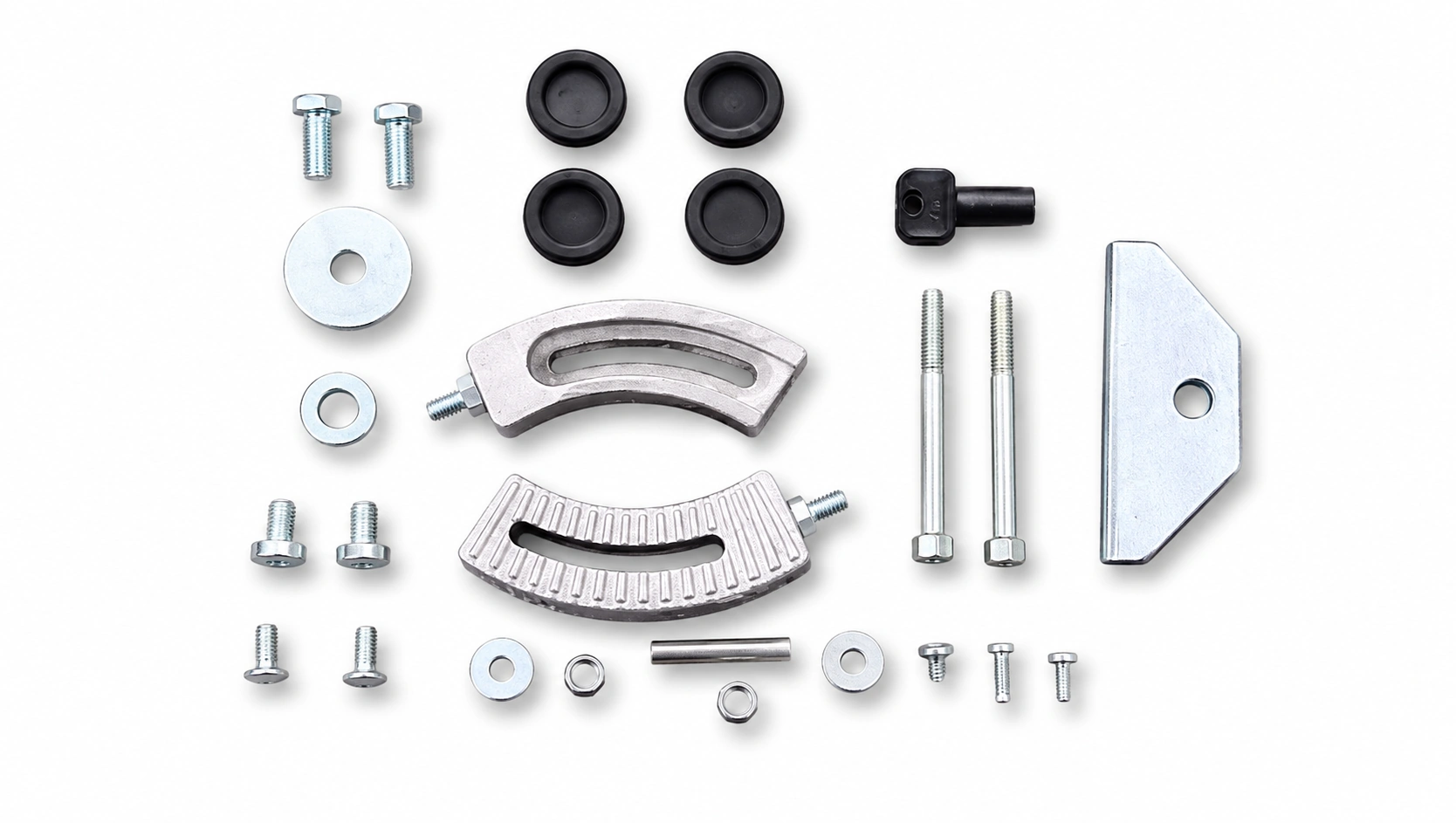

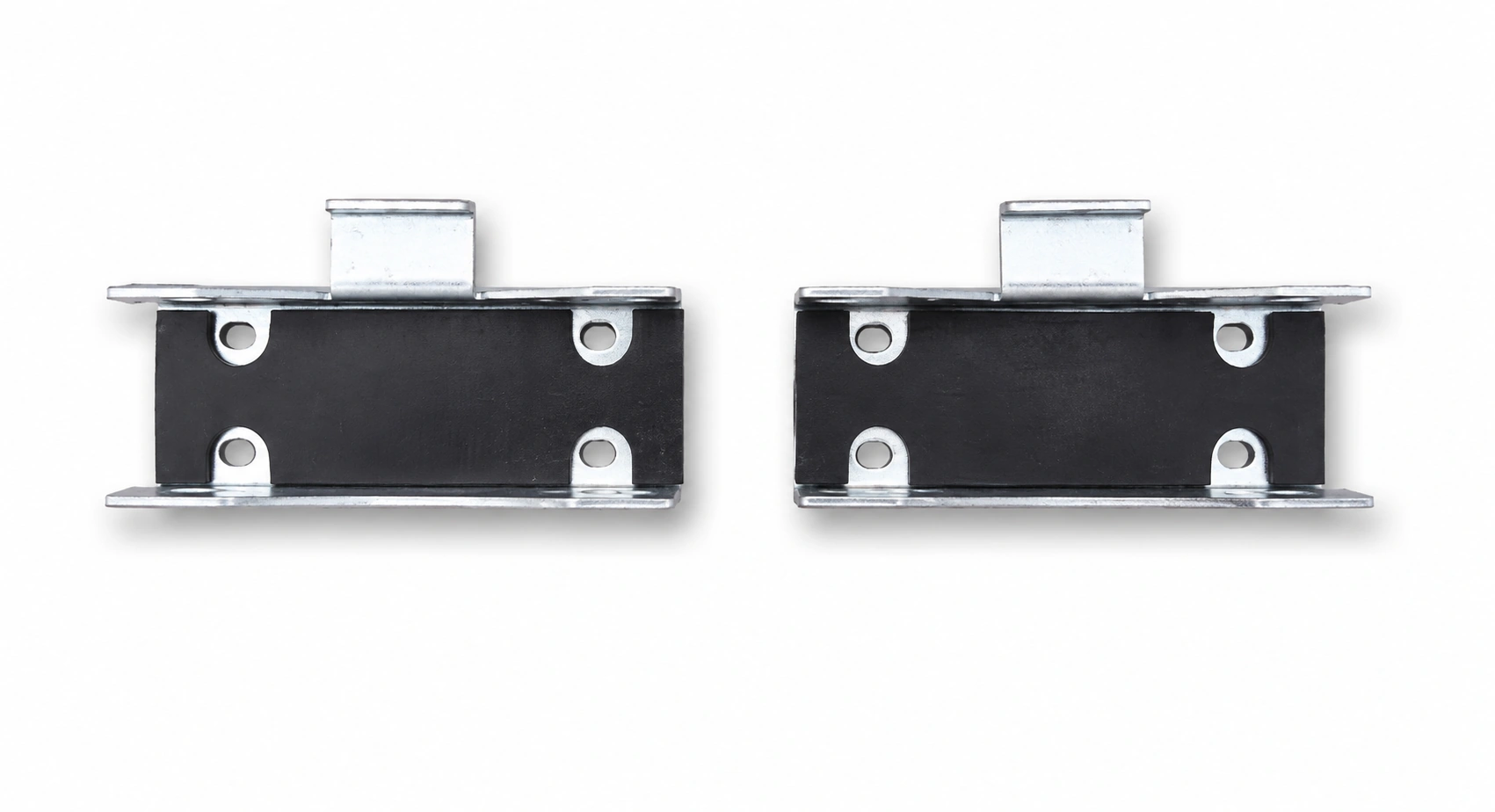

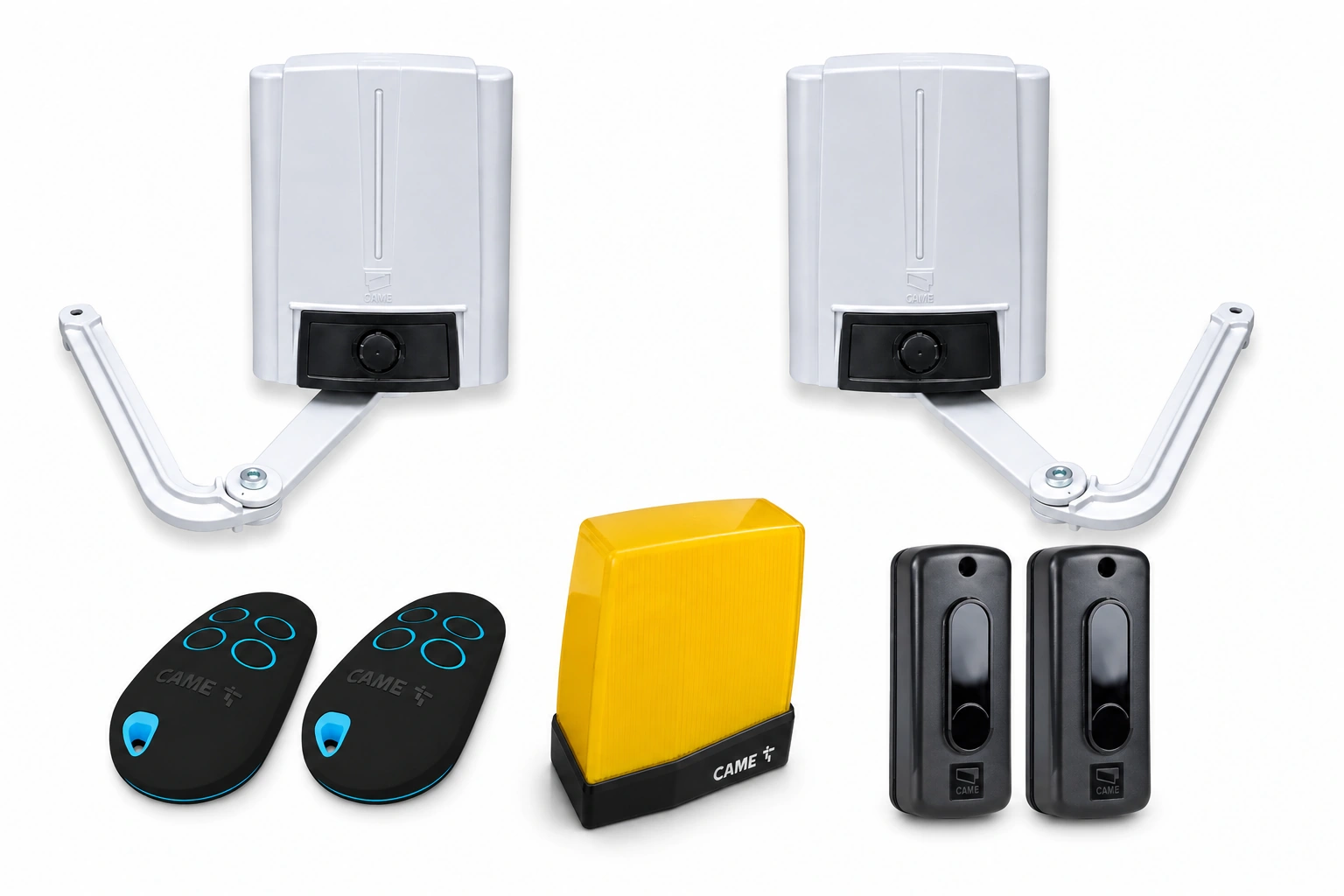

Rozbudowany komplet zawiera najważniejsze elementy potrzebne do wykonania automatyki bramy: dwa siłowniki, centralę ZL65, kartę radiową, 2 piloty, fotokomórki, lampę z anteną oraz akcesoria montażowe.

To kompletny zestaw CAME do bramy dwuskrzydłowej, który szczególnie dobrze sprawdzi się na szerokich i murowanych słupkach.

CAME FAST 24V – najczęściej zadawane pytania

Czy CAME FAST 24V nadaje się na szerokie słupki?

Tak. Dzięki zastosowaniu ramion łamanych / przegubowych CAME FAST bardzo dobrze sprawdza się przy bramach zamontowanych na szerokich oraz murowanych słupkach. Należy jednak zachować wymiary montażowe określone dla konkretnej bramy.

Czy CAME FAST nadaje się na grube słupki murowane?

Tak. Jest to jedno z głównych zastosowań tego typu napędu. Ramię przegubowe pozwala obsługiwać bramę również wtedy, gdy zawias znajduje się głębiej względem wewnętrznej krawędzi słupka.

Czy CAME FAST może obsługiwać skrzydło 2,30 m i 300 kg?

Nie. Maksymalna długość skrzydła wynosi 2,30 m, ale przy tej długości maksymalna masa skrzydła wynosi 200 kg. Masa 300 kg jest dopuszczalna dla skrzydła o długości do około 1 m.

Jak szeroka może być cała brama dwuskrzydłowa?

Przy dwóch skrzydłach o maksymalnej długości 2,30 m zestaw może obsługiwać bramę o całkowitym świetle wynoszącym około 4,60 m, pod warunkiem zachowania odpowiednich parametrów masy i geometrii montażowej.

Czy w zestawie znajdują się 2 piloty?

Tak. Zestaw FAST SAFE zawiera 2 piloty CAME TOP44RBN oraz kartę radiową CAME AF43S.

Czy zestaw zawiera fotokomórki i lampę?

Tak. W komplecie znajdują się fotokomórki CAME DIR10 oraz lampa sygnalizacyjna CAME KRX1FXSY z wbudowaną anteną.

Czy CAME FAST jest napędem 24 V?

Tak. Siłowniki FA7024CB i FA7024 zastosowane w zestawie posiadają silniki zasilane napięciem 24 V DC.

Nie wiesz, czy CAME FAST będzie pasował do Twojej bramy?

Dobór automatyki do bramy skrzydłowej powinien uwzględniać nie tylko długość i ciężar skrzydeł, ale również szerokość słupków, położenie zawiasów oraz wymiary montażowe.

Jeżeli nie masz pewności, czy CAME FAST SAFE 24V będzie odpowiedni do Twojej bramy, skontaktuj się z nami.

Pomożemy sprawdzić wymiary i dobrać odpowiedni napęd do Twojej bramy dwuskrzydłowej.
