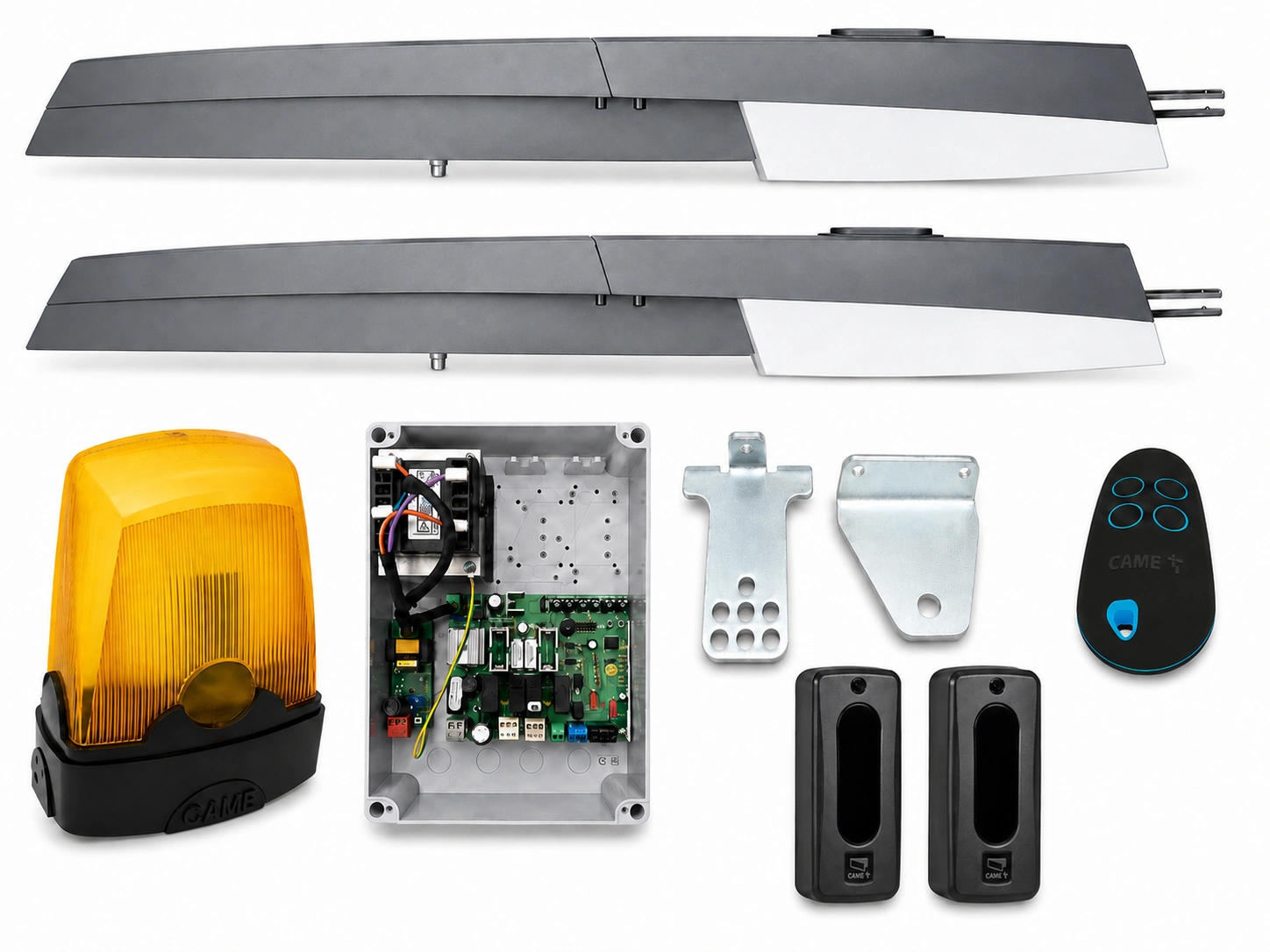

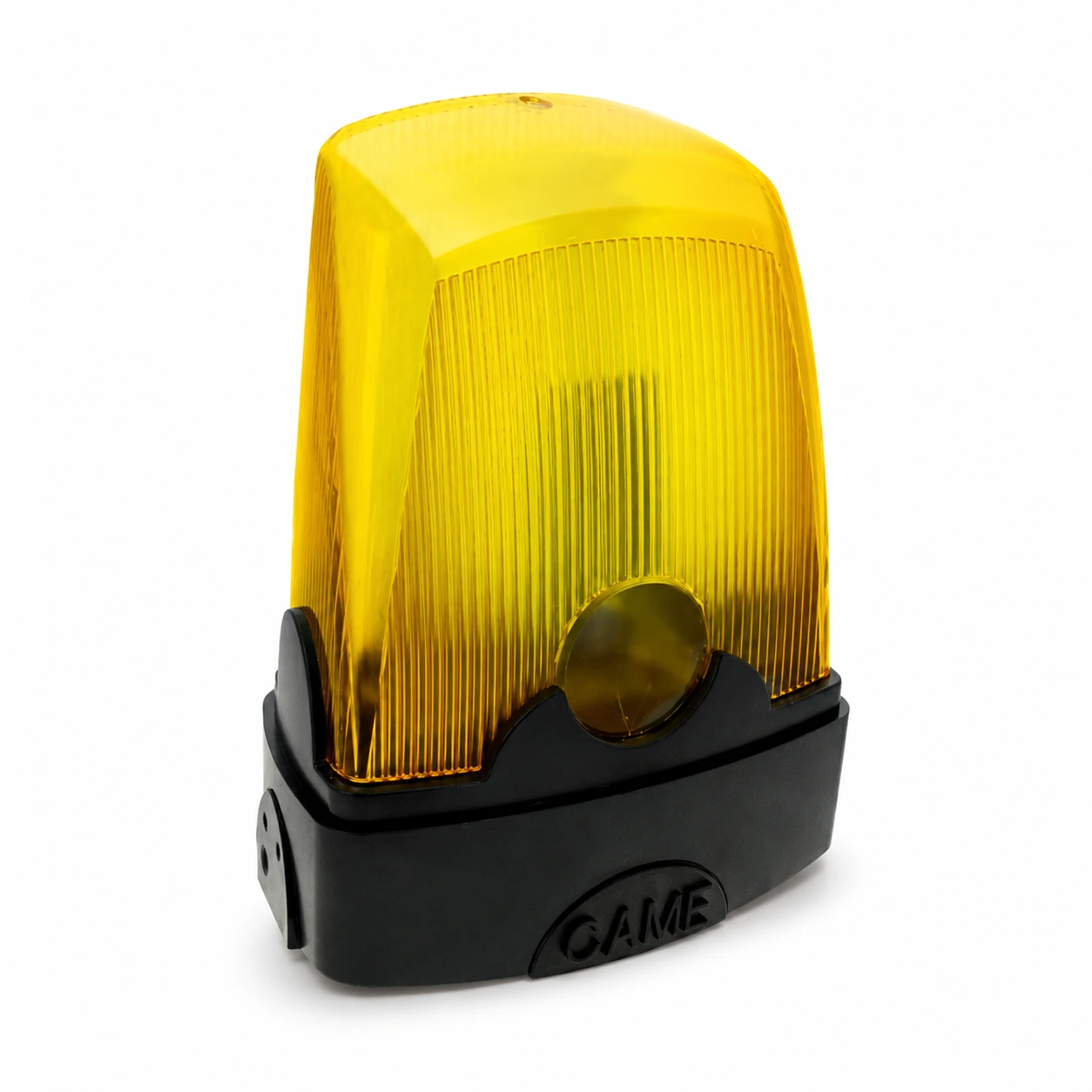

CAME AXL 24V KIT – kompletny zestaw do bramy skrzydłowej do 2,2 m | ZL60 + fotokomórki+ lampa

CAME AXL 24V – napęd do bramy dwuskrzydłowej do 4,4 m

CAME AXL 24V to kompletny zestaw automatyki przeznaczony do bram dwuskrzydłowych o długości skrzydła do 2,2 m, czyli do bram o całkowitej szerokości nawet około 4,4 m.

Nowoczesne siłowniki CAME AXL20DGS 24 V wyposażone są w enkodery kontrolujące ruch skrzydeł oraz zintegrowane, regulowane ograniczniki mechaniczne. Rozwiązanie pozwala uzyskać płynną i precyzyjną pracę automatyki oraz ogranicza konieczność stosowania dodatkowych odbojów w typowej instalacji.

CAME AXL został zaprojektowany przede wszystkim z myślą o bramach przydomowych, posesjach prywatnych oraz wspólnotach mieszkaniowych. Czas otwarcia skrzydła do kąta 90° wynosi około 15 sekund, a silniki zasilane napięciem 24 V zapewniają komfortową i płynną pracę.

Napęd do bramy dwuskrzydłowej 4,4 m

CAME AXL może obsługiwać pojedyncze skrzydło o długości maksymalnie 2,2 m. Przy zastosowaniu dwóch siłowników oznacza to możliwość automatyzacji typowej bramy dwuskrzydłowej o szerokości do około 4,4 m.

Napęd jest dobrym rozwiązaniem do lekkich i średnich bram posesyjnych wykonanych ze stali, aluminium oraz innych materiałów, pod warunkiem zachowania dopuszczalnej masy i odpowiednich wymiarów montażowych.

Maksymalna długość i masa jednego skrzydła

Im dłuższe jest skrzydło, tym mniejsza może być jego dopuszczalna masa. Przed zakupem należy również sprawdzić konstrukcję bramy, opory ruchu oraz geometrię słupków i zawiasów.

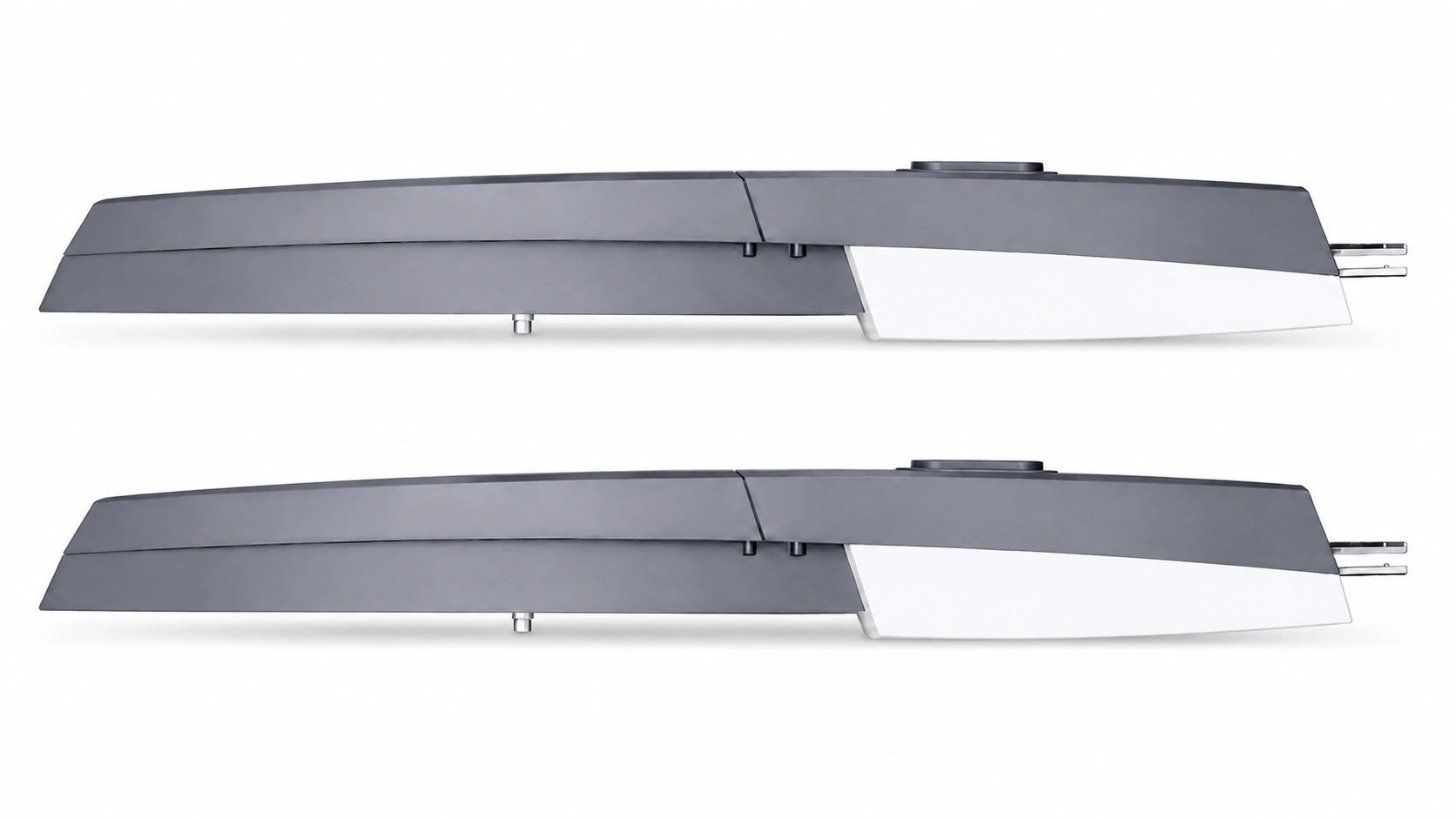

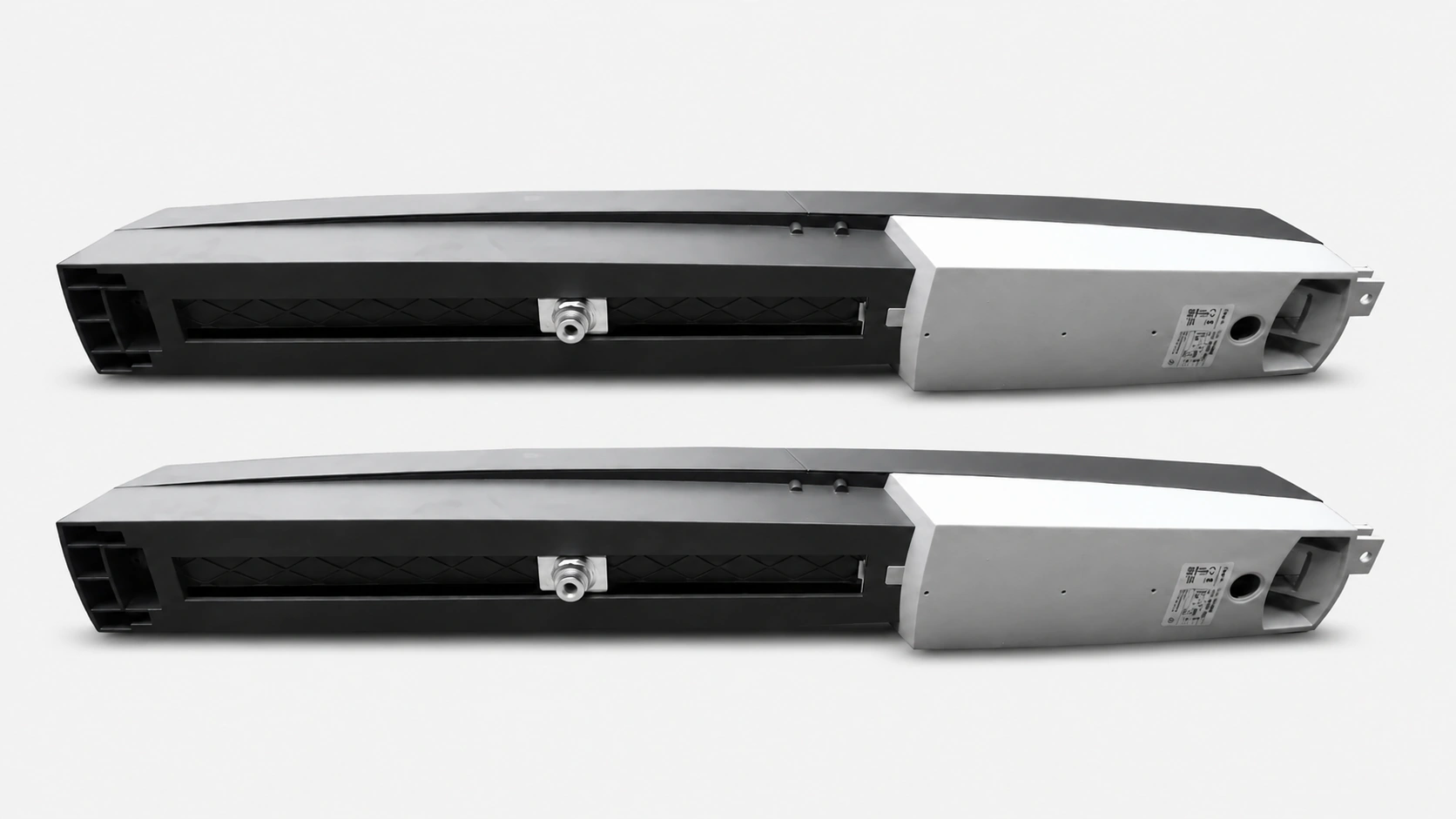

CAME AXL20DGS 24 V – siłownik z enkoderem

Sercem zestawu są dwa siłowniki CAME AXL20DGS zasilane napięciem 24 V DC.

Napędy wykorzystują przekładnię kątową, która została zaprojektowana z myślą o uzyskaniu płynnego ruchu skrzydła. Dodatkowo każdy siłownik posiada enkoder kontrolujący jego ruch.

Enkoder przekazuje do centrali informacje dotyczące pracy napędu, umożliwiając dokładniejsze sterowanie ruchem skrzydeł oraz poprawiając bezpieczeństwo automatyki.

Najważniejsze zalety siłowników CAME AXL:

• silniki 24 V DC
• enkoder kontrolujący ruch bramy
• przekładnia kątowa zapewniająca płynną pracę
• zintegrowane regulowane ograniczniki mechaniczne
• czas otwarcia do 90° około 15 sekund
• maksymalny kąt otwarcia do 115°
• stopień ochrony IP44
• prostsze podłączenie przy użyciu jednego przewodu trzyżyłowego
• awaryjne ręczne wysprzęglenie

Napęd do bramy bez odbojów w podłożu

Siłowniki CAME AXL posiadają zintegrowane i regulowane ograniczniki mechaniczne.

Pozwalają one określić pozycje końcowe pracy mechanizmu bez konieczności stosowania klasycznych ograniczników w typowej konfiguracji montażowej.

To szczególnie praktyczne rozwiązanie dla osób, które nie chcą montować wystających elementów w nawierzchni podjazdu.

Ostateczny sposób wykonania ograniczeń mechanicznych powinien być zawsze zgodny z instrukcją montażu oraz konstrukcją konkretnej bramy.

Szybkie otwieranie – około 15 sekund do 90°

CAME AXL 24V otwiera skrzydło do kąta 90° w czasie około 15 sekund.

Dzięki temu brama zapewnia komfortowy wjazd bez długiego oczekiwania na pełne otwarcie.

Połączenie silnika 24 V, enkodera oraz odpowiedniej centrali pozwala uzyskać płynne rozpoczęcie i zakończenie ruchu.

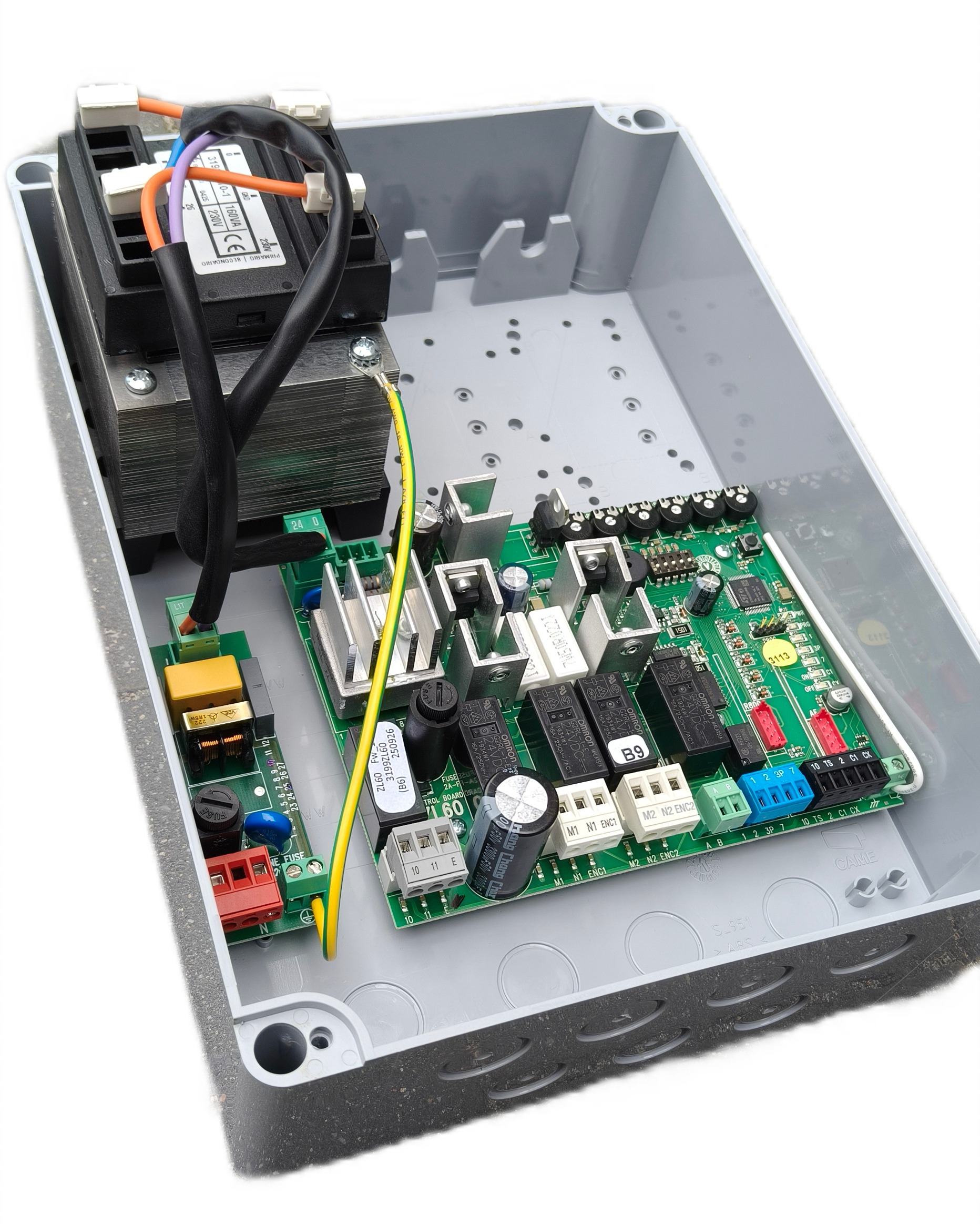

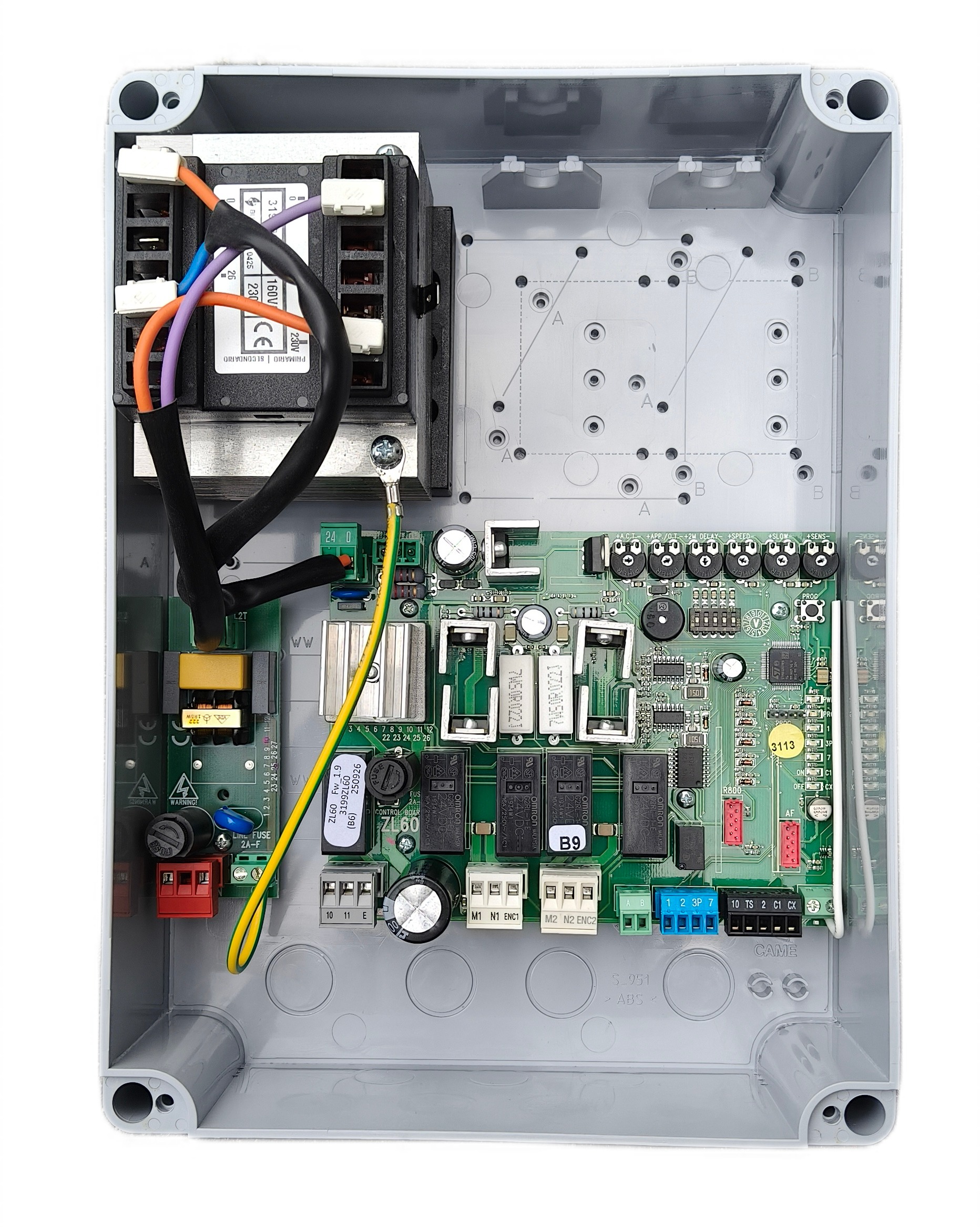

Centrala sterująca CAME ZL60

Za sterowanie zestawem odpowiada centrala CAME ZL60 przeznaczona do jedno- i dwuskrzydłowych bram z siłownikami 24 V.

Centrala umożliwia konfigurację parametrów automatyki oraz obsługę urządzeń bezpieczeństwa i sterowania radiowego.

Najważniejsze funkcje centrali ZL60:

• sterowanie jednym lub dwoma siłownikami
• obsługa enkoderów
• obsługa fotokomórek
• autodiagnostyka przewodowych urządzeń bezpieczeństwa
• konfiguracja za pomocą przełączników DIP
• możliwość zapisania do 25 użytkowników radiowych
• złącze dla odbiornika radiowego CAME
• możliwość rozbudowy o dodatkowe moduły

Możliwość zasilania awaryjnego z akumulatorów

System CAME AXL można rozbudować o odpowiednie elementy pozwalające na zastosowanie zasilania awaryjnego z akumulatorów.

Po zastosowaniu kompatybilnej karty oraz baterii automatyka może zachować możliwość wykonania manewru również podczas przerwy w dostawie energii elektrycznej.

Elementy zasilania awaryjnego są wyposażeniem dodatkowym, jeżeli nie zostały wyraźnie wymienione jako skład konkretnego zestawu.

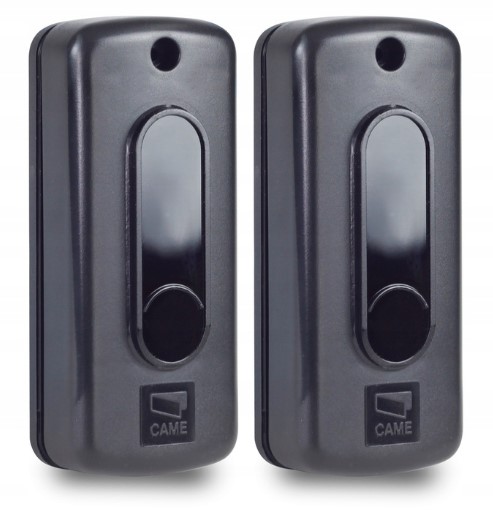

Fotokomórki CAME DIR10 – zabezpieczenie przejazdu

W komplecie znajduje się para fotokomórek CAME DIR10, które kontrolują obszar przejazdu podczas pracy automatycznej bramy.

Po wykryciu przeszkody fotokomórki przekazują odpowiedni sygnał do centrali, która reaguje zgodnie z zaprogramowaną logiką.

Jest to podstawowy element bezpieczeństwa automatycznej bramy wjazdowej.

CAME AXL – napęd na standardowe i węższe słupki

CAME AXL jest napędem liniowym przeznaczonym przede wszystkim do bram o odpowiedniej geometrii montażowej.

Maksymalny wymiar związany z odsunięciem zawiasu od powierzchni montażowej wynosi około 60 mm przy kącie otwarcia 90°.

Dlatego AXL najlepiej sprawdza się na standardowych lub stosunkowo wąskich słupkach. Przy grubych i głębokich słupkach warto rozważyć napęd z ramieniem przegubowym, np. CAME FAST lub CAME FERNI.

Najważniejsze zalety CAME AXL 24V

• napęd do bramy dwuskrzydłowej do około 4,4 m
• maksymalna długość skrzydła 2,2 m
• maksymalna masa skrzydła 200 kg przy długości 2,2 m
• do 250 kg przy krótszym skrzydle
• silniki 24 V DC
• enkoder kontrolujący ruch skrzydeł
• zintegrowane regulowane ograniczniki mechaniczne
• czas otwarcia do 90° około 15 sekund
• maksymalny kąt otwarcia 115°
• centrala sterująca CAME ZL60
• fotokomórki CAME DIR10

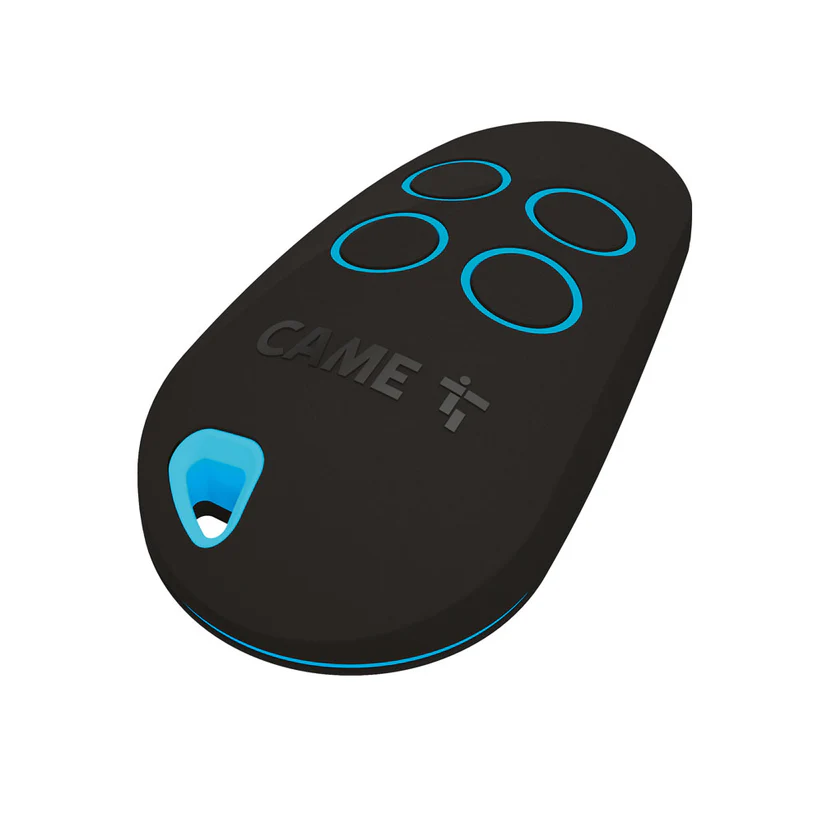

• sterowanie pilotem
• proste podłączenie siłowników
• możliwość zastosowania zasilania awaryjnego
• stopień ochrony siłownika IP44

Dane techniczne CAME AXL20DGS

Najczęściej zadawane pytania – CAME AXL 24V

Czy CAME AXL nadaje się do bramy o szerokości 4 m?

Tak. Zestaw obsługuje skrzydła do 2,2 m każde, dlatego bardzo dobrze nadaje się do typowej bramy dwuskrzydłowej o szerokości 4 m.

Czy CAME AXL nadaje się do bramy 4,4 m?

Tak. Maksymalna długość pojedynczego skrzydła wynosi 2,2 m, więc dwa skrzydła mogą mieć łącznie około 4,4 m, pod warunkiem zachowania odpowiedniej masy i geometrii montażowej.

Ile może ważyć skrzydło 2,2 m?

Dla skrzydła o długości 2,2 m maksymalna masa wynosi 200 kg. Przy krótszym skrzydle dopuszczalna masa może być większa.

Czy CAME AXL posiada enkoder?

Tak. Siłownik AXL20DGS posiada enkoder kontrolujący ruch bramy.

Czy trzeba montować odboje w ziemi?

Siłowniki posiadają zintegrowane regulowane ograniczniki mechaniczne. Sposób wykonania konkretnej instalacji należy jednak zawsze dostosować do instrukcji producenta i konstrukcji bramy.

Jak szybko otwiera się CAME AXL?

Czas otwarcia skrzydła do kąta 90° wynosi około 15 sekund.

Jaki jest maksymalny kąt otwarcia?

Maksymalny deklarowany kąt otwarcia wynosi do 115°, przy zachowaniu odpowiednich wymiarów montażowych.

Czy CAME AXL nadaje się na grube słupki?

AXL jest siłownikiem liniowym i najlepiej sprawdza się przy standardowych oraz węższych słupkach. Przy głęboko osadzonym zawiasie lub bardzo grubym słupku lepszym rozwiązaniem może być napęd z ramieniem przegubowym.

Czy można zastosować akumulator awaryjny?

Tak. System można odpowiednio rozbudować o rozwiązanie umożliwiające pracę z bateriami awaryjnymi. Akumulatory i odpowiedni moduł są wyposażeniem dodatkowym.

Czy zestaw posiada fotokomórki?

Tak. W komplecie znajduje się para fotokomórek CAME DIR10.

Dlaczego warto wybrać CAME AXL 24V?

CAME AXL 24V to bardzo dobre rozwiązanie dla osób szukających kompletnego napędu do przydomowej bramy dwuskrzydłowej do około 4,4 m.

Siłowniki 24 V z enkoderami, zintegrowane ograniczniki mechaniczne, centrala ZL60 oraz fotokomórki DIR10 tworzą kompletną automatykę przeznaczoną do wygodnej codziennej obsługi wjazdu.

Dodatkowym atutem jest szybkie otwieranie w około 15 sekund do 90°, możliwość osiągnięcia kąta do 115° oraz opcja rozbudowy o zasilanie awaryjne.

Wybierz CAME AXL 24V, jeśli szukasz markowego napędu do bramy dwuskrzydłowej 4–4,4 m, z enkoderem, silnikami 24 V i kompletnym wyposażeniem.
