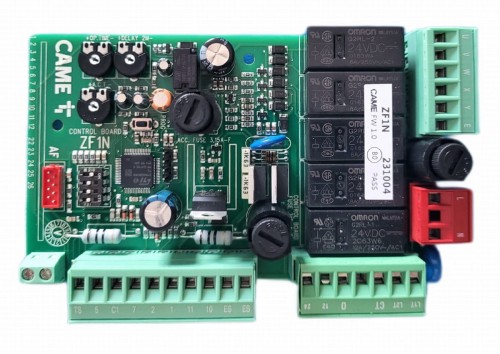

Centrala sterująca Came ZF1N do Krono, Fast 88001-0067

 Płyta sterująca ZF1/ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych.

Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Bezpieczeństwo:

Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:

• Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.
• Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"

Funkcje:

• Automatyczne zamykanie (T.C.A.). Czas automatycznego zamykania aktywuje się automatycznie z końcem cyklu otwierania. Czas automatycznego zamykania jest jednak podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez impuls "STOP" (zaciski "2-1") lub w razie braku energii elektrycznej.
• Elektrozamek. 12V / 15W zacisk "ES-ES", np. LOCK 81 lub LOCK82 firmy CAME
• Sygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.

Sterowanie:

• Krok po kroku (otwórz-stop-zamknij) przyciskiem "2-7" oraz pilotem.
• Rewersyjne (otwórz-zamknij) Przyciskiem "2-7" oraz pilotem.
• TOTMAN (operator obecny), bramę możemy otworzyć lub zamknąć tylko kiedy jest wciśnięty przycisk podłączony do zacisków "2-7". Funkcja ta aktywowana jest kiedy regulator T.L. (czas pracy) jest ustawiony na minimum.
